Mini sistema com Schneider XW_MTTP 60
-
Autor do tópico - Membro
- Mensagens: 19
- Registado: domingo set 29, 2013 8:48 am
Mini sistema com Schneider XW_MTTP 60
Olá a todos , gostaria de vos apresentar uma parte do meu mini sistema de produção de energia eléctrica, que foi projectado para alimentar todo o circuito de iluminação da minha casa e também os equipamentos de frio.
Actualmente é constituído por :
3 paineis policristalinos de 24V 245w ligados em série , montados num seguidor solar
1 controlador de carga Schneider XW-MTTP 60 - 150
1 Inversor MW de 1000w de onda pura
4 Baterias 12v 70Ah (total 24v 140 Ah) utilizadas em automóvel (sei que é muito pouco mas ficaram miuto baratas e o restante material levou-me os euros todos !!)
Isto ainda está muito no inicio e com algum material provisório (baterias), mesmo assim tem sido possivel utilizar uma média de 1,6 Kw diários para alimentar a iluminação e os dois frigorificos classe A. Durante o dia não há problema das 8h da manhã até por volta das 18 ou 19h que é quando as baterias ficam com 22,5v e são desligadas pelo controlador . Fico com a ideia que elas carregam pouco durante o dia , pois o controlador consegue lá colocar 28v com 19 Amp. mas o inversor vai retirar para si uma boa parte dessa energia para produzir entre 80w e 350w que é a potência que normalmente preciso.
Na vossa opinião o que devo fazer para melhorar o rendimento do meu sistema ??
Penso que inicialmente deveria acrescentar pelo menos mais 3 ou 6 paineis iguais aos que tenho mas não sei bem até onde posso ir com este controlador sem o danificar !!
Se puderem dar uma ajudinha fico muito agradecido.
Seguem umas fotos do meu sistema.
Obrigado a todos
Actualmente é constituído por :
3 paineis policristalinos de 24V 245w ligados em série , montados num seguidor solar
1 controlador de carga Schneider XW-MTTP 60 - 150
1 Inversor MW de 1000w de onda pura
4 Baterias 12v 70Ah (total 24v 140 Ah) utilizadas em automóvel (sei que é muito pouco mas ficaram miuto baratas e o restante material levou-me os euros todos !!)
Isto ainda está muito no inicio e com algum material provisório (baterias), mesmo assim tem sido possivel utilizar uma média de 1,6 Kw diários para alimentar a iluminação e os dois frigorificos classe A. Durante o dia não há problema das 8h da manhã até por volta das 18 ou 19h que é quando as baterias ficam com 22,5v e são desligadas pelo controlador . Fico com a ideia que elas carregam pouco durante o dia , pois o controlador consegue lá colocar 28v com 19 Amp. mas o inversor vai retirar para si uma boa parte dessa energia para produzir entre 80w e 350w que é a potência que normalmente preciso.
Na vossa opinião o que devo fazer para melhorar o rendimento do meu sistema ??
Penso que inicialmente deveria acrescentar pelo menos mais 3 ou 6 paineis iguais aos que tenho mas não sei bem até onde posso ir com este controlador sem o danificar !!
Se puderem dar uma ajudinha fico muito agradecido.
Seguem umas fotos do meu sistema.
Obrigado a todos
-
- Membro Gold
- Mensagens: 1149
- Registado: sábado abr 26, 2008 12:39 am
- Localização: Beira Alta
Re: Mini sistema com Schneider XW_MTTP 60
Boas,
Parabéns pelo início de uma longa caminhada.
1º Essas baterias não são aconselhadas para o efeito, depressa vão a vida se não forem agitadas varias vezes por mês, com outra agravante, como são baterias de carga rápida logo têm uma descarga rápida.
2º O controlador pode bem com 6 painéis.
3º As fotos estão de categoria, pelo menos não se nota qual quer defeito
Parabéns pelo início de uma longa caminhada.
1º Essas baterias não são aconselhadas para o efeito, depressa vão a vida se não forem agitadas varias vezes por mês, com outra agravante, como são baterias de carga rápida logo têm uma descarga rápida.
2º O controlador pode bem com 6 painéis.
3º As fotos estão de categoria, pelo menos não se nota qual quer defeito
..........:::::Pré-Reforma:::::..........
-
- Membro Platinium
- Mensagens: 4089
- Registado: segunda abr 02, 2012 10:27 pm
- Localização: Ilha da Madeira
Re: Mini sistema com Schneider XW_MTTP 60
Mais um belo projecto que vai aqui começar.
Tens de mudar de baterias ou tentar "abanar " periodicamente as baterias.
Não leves a tensão tão baixo se não as baterias vão morrer em 3 tempos.
Continua
Tens de mudar de baterias ou tentar "abanar " periodicamente as baterias.
Não leves a tensão tão baixo se não as baterias vão morrer em 3 tempos.
Continua
Live long and prosper!
-
Autor do tópico - Membro
- Mensagens: 19
- Registado: domingo set 29, 2013 8:48 am
-
Autor do tópico - Membro
- Mensagens: 19
- Registado: domingo set 29, 2013 8:48 am
Re: Mini sistema com Schneider XW_MTTP 60
Olá a todos, desde já obrigado pela dica sobre as baterias , como disse são provisórias para utilizar em definitivo já vi algumas marcas e despertou-me alguma atenção as da marca Rolls mas existem umas com a caixa preta e outras vermelhas e não sei qual a diferença entre elas.Se alguém puder ajudar ou recomendar outro tipo de baterias fico a agradecido
Ajustei o meu sistema para desligar as baterias aos 23v e só volta a liga-las com 24,2 v e agora no tempo de inverno o inversor só liga ás 9h da manhã e desliga por volta das 18h ( já com uma ajudinha das baterias), desta forma consigo de 1,5 a 1,8 Kw durante o dia (se tiver sol e com céu limpinho) sem problemas. Com nuvens ou chuva fica apenas a carregar as baterias
Acho que o próximo passo será mesmo a compra de mais 3 painéis iguais aos que já tenho e assim tentar duplicar a potência produzida tentando chegar perto dos 3 Kw !!
Tenho já toda a iluminação da casa ligada ao sistema, 2 frigorificos ; 1 arca frigorifica horizontal ; 1 bomba de circulação de água dos painéis solares de aquecimento de água e o exaustor do fogão. Com o aumento de potência vou tentar alimentar mais umas coisas...
Cumprimentos a todos !!
Ajustei o meu sistema para desligar as baterias aos 23v e só volta a liga-las com 24,2 v e agora no tempo de inverno o inversor só liga ás 9h da manhã e desliga por volta das 18h ( já com uma ajudinha das baterias), desta forma consigo de 1,5 a 1,8 Kw durante o dia (se tiver sol e com céu limpinho) sem problemas. Com nuvens ou chuva fica apenas a carregar as baterias
Acho que o próximo passo será mesmo a compra de mais 3 painéis iguais aos que já tenho e assim tentar duplicar a potência produzida tentando chegar perto dos 3 Kw !!
Tenho já toda a iluminação da casa ligada ao sistema, 2 frigorificos ; 1 arca frigorifica horizontal ; 1 bomba de circulação de água dos painéis solares de aquecimento de água e o exaustor do fogão. Com o aumento de potência vou tentar alimentar mais umas coisas...
Cumprimentos a todos !!
-
- Membro Platinium
- Mensagens: 4089
- Registado: segunda abr 02, 2012 10:27 pm
- Localização: Ilha da Madeira
Re: Mini sistema com Schneider XW_MTTP 60
Muito bem .
Pouco a pouco vais ficando independentemente.
Agora acho os 23v muito baixo, assim descarregas muito e vais tirar vida útil as baterias.
Eu tento deixar sempre acima dos 24v
Pouco a pouco vais ficando independentemente.
Agora acho os 23v muito baixo, assim descarregas muito e vais tirar vida útil as baterias.
Eu tento deixar sempre acima dos 24v
Live long and prosper!
-
- Membro Platinium
- Mensagens: 3322
- Registado: sexta jan 07, 2011 12:08 am
- Localização: Região norte
Re: Mini sistema com Schneider XW_MTTP 60
Muito bem, estou a gostar de ver.
Continua que estas no bom caminho
Continua que estas no bom caminho
VE Nissan Leaf MKII
Micro-produção 5kWp+4kWp
Auto-consumo Stand-Alone 14,5kWp
Micro-Hidrica Pelton max:1,5kW
AQS Tubos De Vácuo
Caldeira Biomassa Roval R203 73kW
Fluksometer FLM03E
Micro-produção 5kWp+4kWp
Auto-consumo Stand-Alone 14,5kWp
Micro-Hidrica Pelton max:1,5kW
AQS Tubos De Vácuo
Caldeira Biomassa Roval R203 73kW
Fluksometer FLM03E
-
- Membro Silver
- Mensagens: 151
- Registado: quinta mai 10, 2012 1:42 pm
- Localização: Sertã
Re: Mini sistema com Schneider XW_MTTP 60
Parabéns pelo projecto, só uma nota, o inversor e o regulador deviam ter mais espaço entre eles, e mais espaço para o ar circular.
-
Autor do tópico - Membro
- Mensagens: 19
- Registado: domingo set 29, 2013 8:48 am
Re: Mini sistema com Schneider XW_MTTP 60
Muito obrigado pela dica das baterias , vou ajustar a coisa para desligar as baterias com mais tensão , assim talvez aguentem até eu comprar umas mais adequadas !!
Com a potencia de painéis que tenho actualmente mesmo com 22 ou 23 Amps na saida do controlador este aquece muito pouco, o inversor trabalha no máximo com 500W e não é sempre, por agora eles têm se dado bem e o aquecimento é reduzido. Quando a coisa começar a aquecer mais está lá instalado um cooler com um termostato electronico e em ultimo recurso deixo a porta aberta
Com a potencia de painéis que tenho actualmente mesmo com 22 ou 23 Amps na saida do controlador este aquece muito pouco, o inversor trabalha no máximo com 500W e não é sempre, por agora eles têm se dado bem e o aquecimento é reduzido. Quando a coisa começar a aquecer mais está lá instalado um cooler com um termostato electronico e em ultimo recurso deixo a porta aberta
-
Autor do tópico - Membro
- Mensagens: 19
- Registado: domingo set 29, 2013 8:48 am
Re: Mini sistema com Schneider XW_MTTP 60

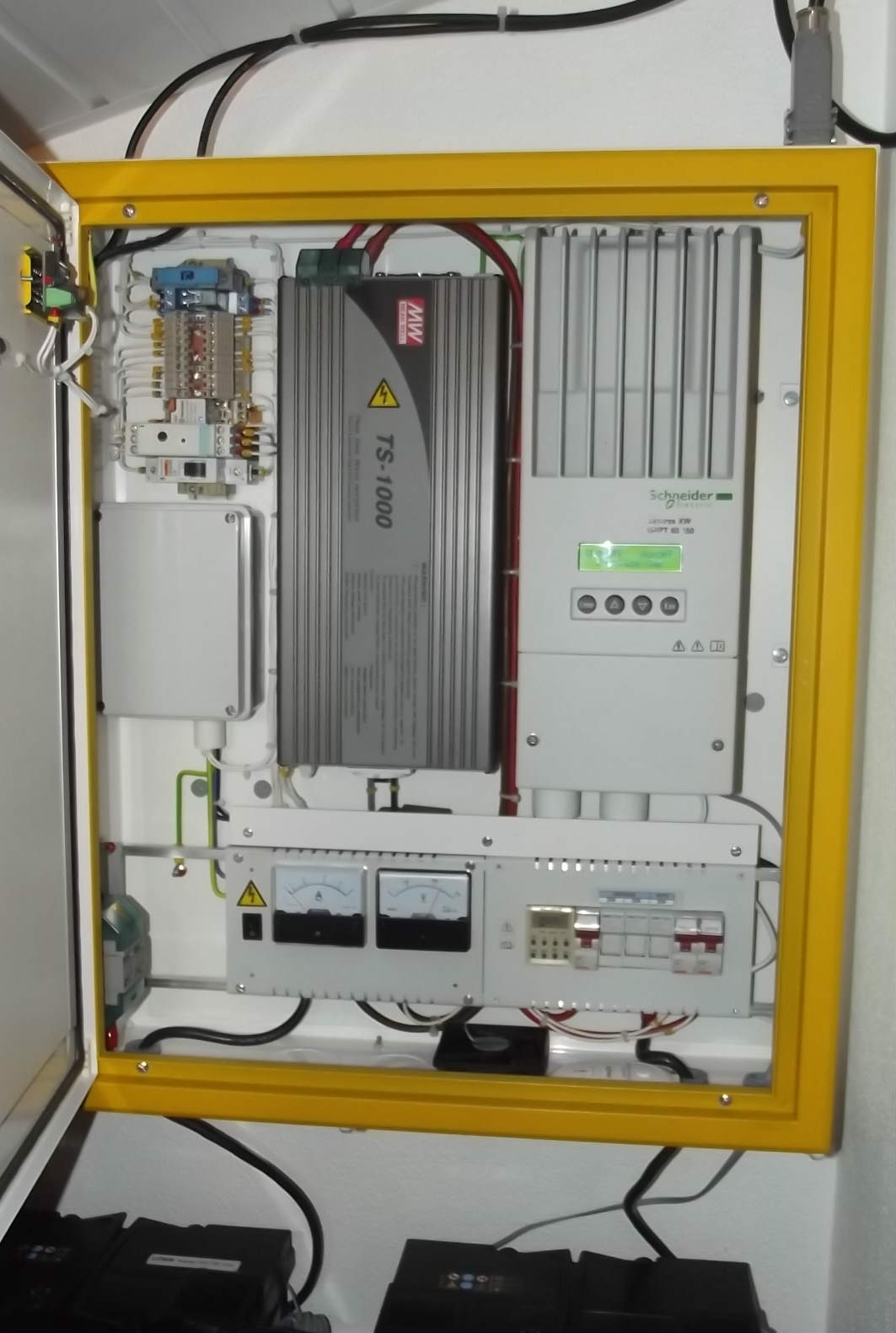

Olá a todos, tenho estado ausente mas sempre atento ás novidades aqui no fórum !
Embora já vos tenha mostrado alguma coisa do meu mini sistema e como o mesmo já levou algumas actualizações , gostaria de vos mostrar como a coisa funciona.
Atualmente disponho de 6 paineis de 24v 250w (3 fixos numa estrutura que pode levar no maximo 8 paineis virados a sul) e outros 3 montados num seguidor solar caseiro que tem funcionado muito bem.
Com isto tudo consigo obter num dia de sol 28v com 50 amperes sem grandes problemas, isto dá para o inversor funcionar e ainda vai sobrando para carregar as baterias de carro que ainda vão vivendo enquanto não chegam as novas !!
Este sistema tem conseguido produzir quase sempre acima dos 3Kw por dia (contagem feita num contador analógico que eu penso que funciona muito bem).
Inventei um pequeno automatismo para utilizar em conjunto com o inversor para quando as cargas ligadas tem um a corrente de arranque muito elevadas (frigorificos) o inversor desliga por sobrecarga, o automatismo passa essas cargas para a rede da EDP e passados 10 segundos voltam para o inversor já com um consumo estabilizado.
Todo o sistema é controlado por um programador horário atualmente das 8h da manhã ás 20h da tarde.
Para controle das baterias tenho um amperimetro/voltimetro digital Voltronic onde também tenho a opção de desligar automaticamente o sistema pela percentagem de descarga das baterias (valor que posso definir manualmente) evitando assim descargas profundas.
O controle de temperatura é feito por um termostato, e com os dois ventiladores em funcionamento consigo manter a temperatura dentro dos 35 graus com o sistema em carga máxima.
A ligação à instalação de casa é feita por um grupo de 4 relés/contactores de 16amp. da Allen Bradley , estão 2 em cada quadro electrico e cada um deles faz a comutação de fase e neutro ao mesmo tempo.
Neste momento tenho toda a casa ligada ao sistema menos as maquinas de lavar , micro ondas e mais alguns eletrodomésticos de grande consumo.
Nos dias em que não utilizo estes eletrodomésticos posso dizer que tenho uma casa 100% solar !
Tenho mais algumas ideias que com tempo vou apresentar aqui.
Aqui vão mais umas fotos para verem a evolução do meu projecto
cumprimentos a todos.
Embora já vos tenha mostrado alguma coisa do meu mini sistema e como o mesmo já levou algumas actualizações , gostaria de vos mostrar como a coisa funciona.
Atualmente disponho de 6 paineis de 24v 250w (3 fixos numa estrutura que pode levar no maximo 8 paineis virados a sul) e outros 3 montados num seguidor solar caseiro que tem funcionado muito bem.
Com isto tudo consigo obter num dia de sol 28v com 50 amperes sem grandes problemas, isto dá para o inversor funcionar e ainda vai sobrando para carregar as baterias de carro que ainda vão vivendo enquanto não chegam as novas !!
Este sistema tem conseguido produzir quase sempre acima dos 3Kw por dia (contagem feita num contador analógico que eu penso que funciona muito bem).
Inventei um pequeno automatismo para utilizar em conjunto com o inversor para quando as cargas ligadas tem um a corrente de arranque muito elevadas (frigorificos) o inversor desliga por sobrecarga, o automatismo passa essas cargas para a rede da EDP e passados 10 segundos voltam para o inversor já com um consumo estabilizado.
Todo o sistema é controlado por um programador horário atualmente das 8h da manhã ás 20h da tarde.
Para controle das baterias tenho um amperimetro/voltimetro digital Voltronic onde também tenho a opção de desligar automaticamente o sistema pela percentagem de descarga das baterias (valor que posso definir manualmente) evitando assim descargas profundas.
O controle de temperatura é feito por um termostato, e com os dois ventiladores em funcionamento consigo manter a temperatura dentro dos 35 graus com o sistema em carga máxima.
A ligação à instalação de casa é feita por um grupo de 4 relés/contactores de 16amp. da Allen Bradley , estão 2 em cada quadro electrico e cada um deles faz a comutação de fase e neutro ao mesmo tempo.
Neste momento tenho toda a casa ligada ao sistema menos as maquinas de lavar , micro ondas e mais alguns eletrodomésticos de grande consumo.
Nos dias em que não utilizo estes eletrodomésticos posso dizer que tenho uma casa 100% solar !
Tenho mais algumas ideias que com tempo vou apresentar aqui.
Aqui vão mais umas fotos para verem a evolução do meu projecto
cumprimentos a todos.
- Anexos
-

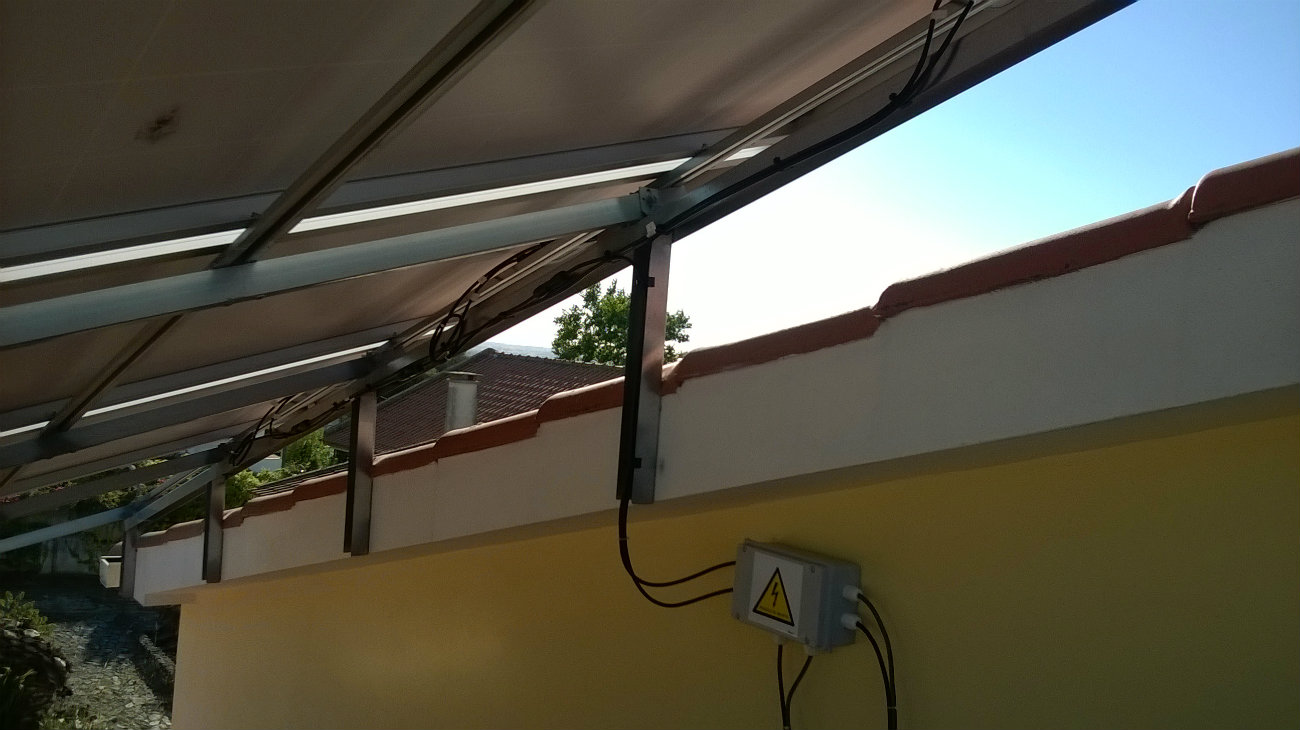

- o seguidor solar
- seguidor 1.jpg (148.37 KiB) Visto 6834 vezes
-
- um dos quadros electricos da casa com os contactores montados
- quadro.jpg (149.91 KiB) Visto 6834 vezes
-
- foi assim que começou
- inicio.jpg (147.21 KiB) Visto 6834 vezes
-
Autor do tópico - Membro
- Mensagens: 19
- Registado: domingo set 29, 2013 8:48 am
Re: Mini sistema com Schneider XW_MTTP 60
Mais algumas fotos
- Anexos
-

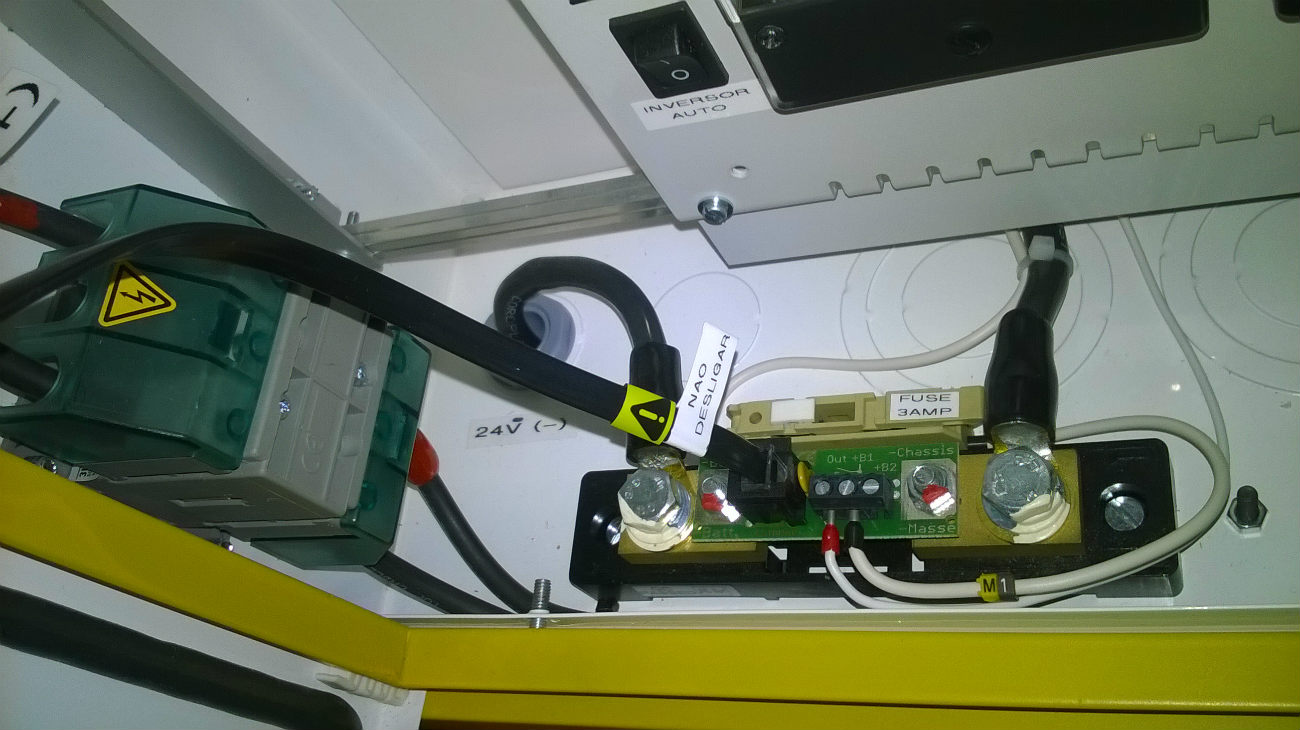

- shunt do controlador
- shunt.jpg (145.73 KiB) Visto 6830 vezes
-

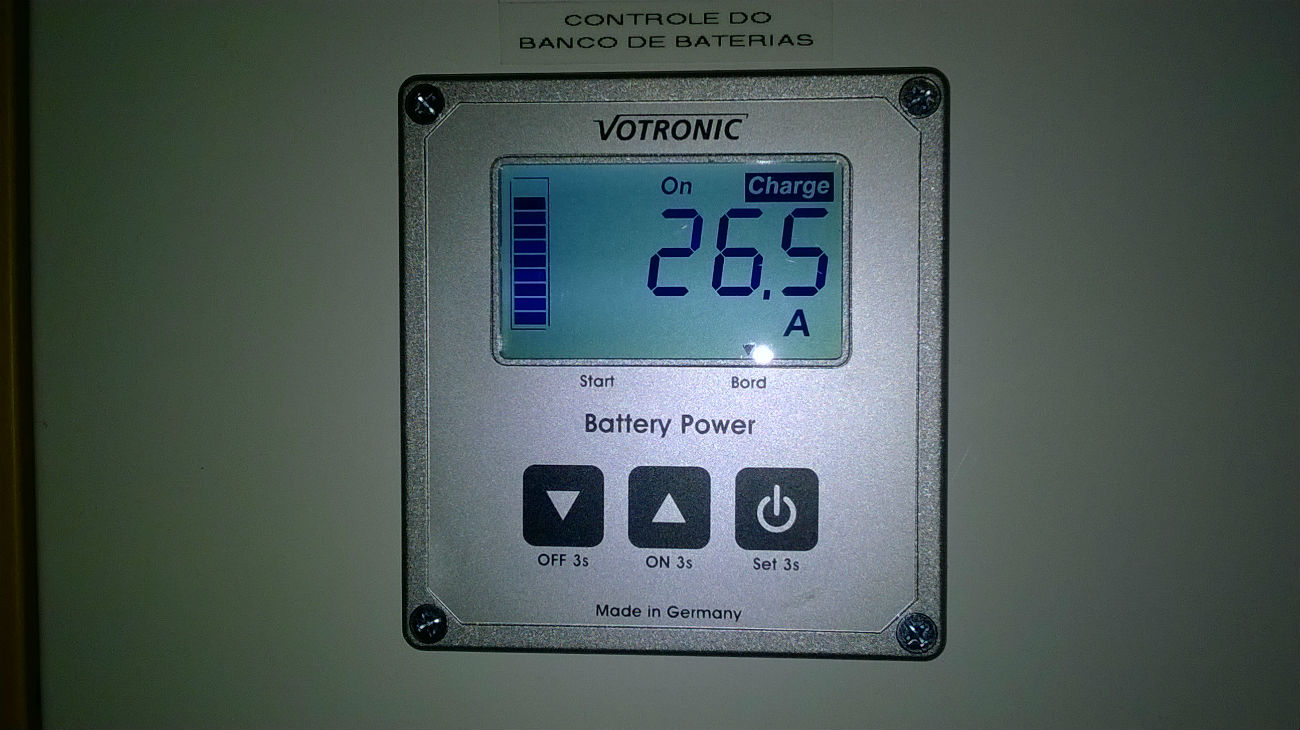

- o controlador da bateria
- controlador da bateria.jpg (140.88 KiB) Visto 6830 vezes
-
- mais uma foto do seguidor
- seguidor2.jpg (146.04 KiB) Visto 6830 vezes
-
Autor do tópico - Membro
- Mensagens: 19
- Registado: domingo set 29, 2013 8:48 am
Re: Mini sistema com Schneider XW_MTTP 60
fotos, continuação
- Anexos
-

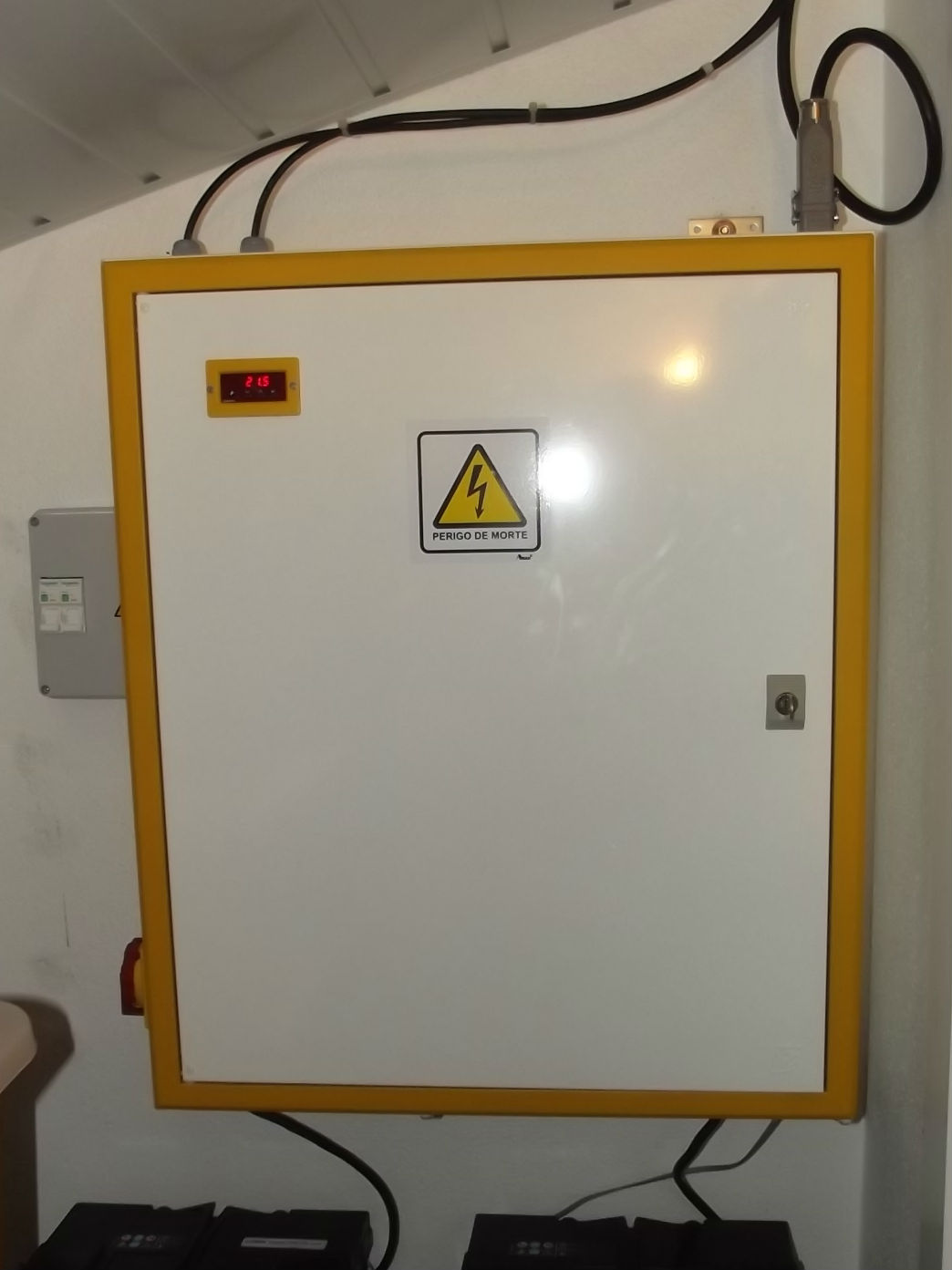

- vista pelo exterior
- quadro1.jpg (145.1 KiB) Visto 6828 vezes
-

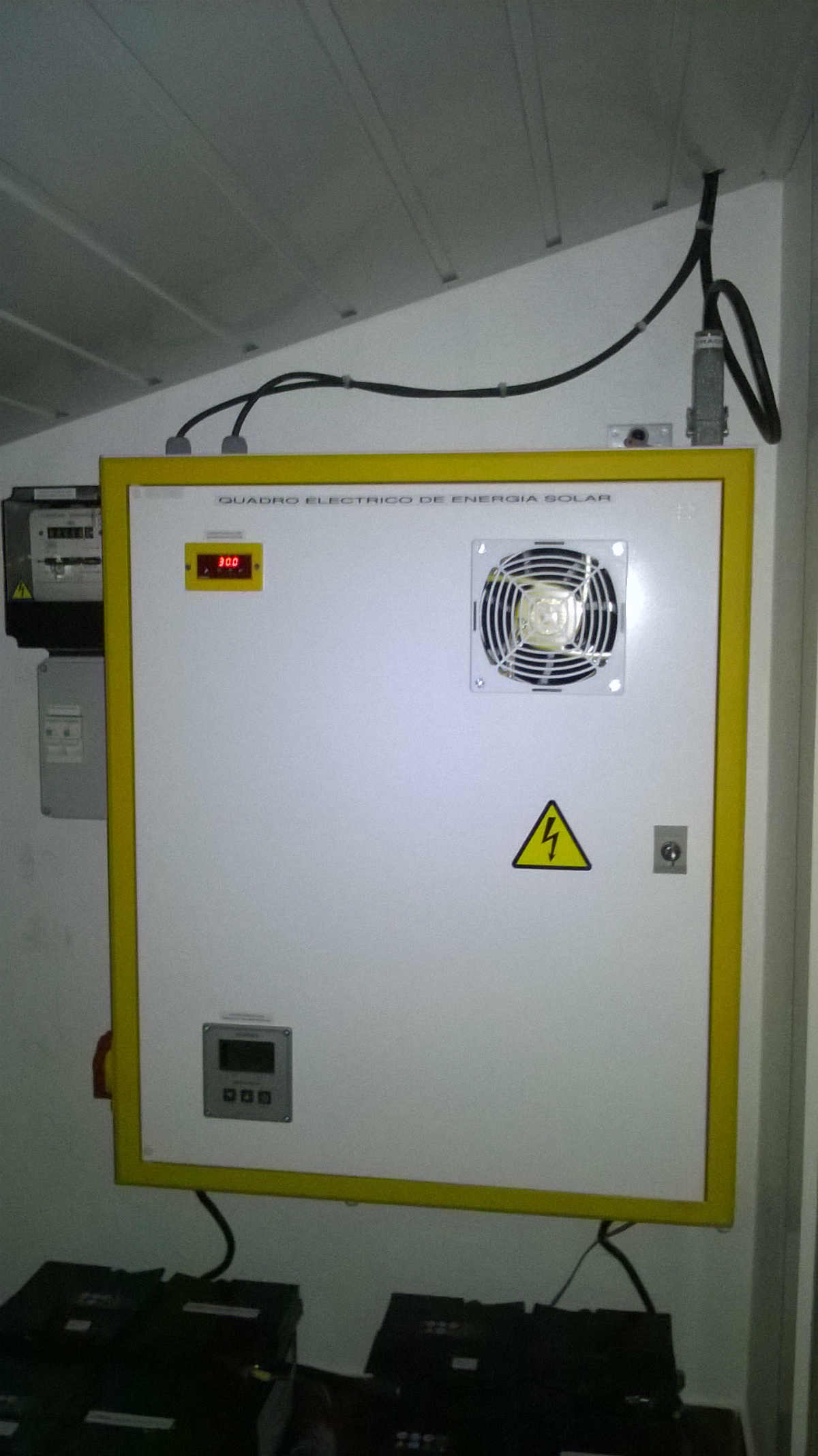

- controle do sistema
- comando.jpg (144.27 KiB) Visto 6828 vezes
-

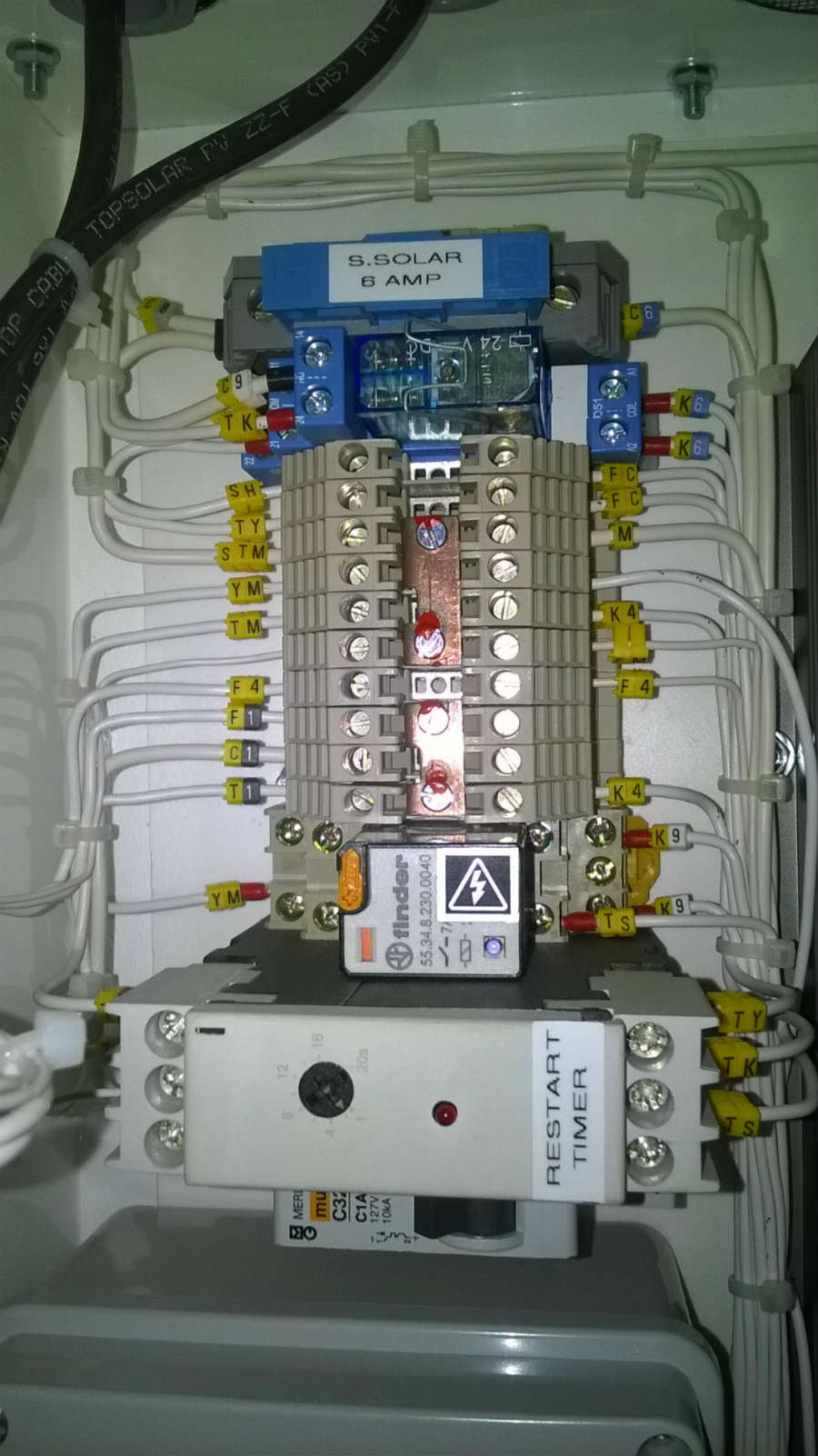

- automatismo de sobrecarga do inversor
- automatismo.jpg (146.77 KiB) Visto 6828 vezes
-
- Moderador
- Mensagens: 5641
- Registado: domingo jul 22, 2012 7:54 pm
- Localização: Açores
Re: Mini sistema com Schneider XW_MTTP 60
Deliciei-me a ver as fotos do teu projecto
Está muito fixe..automatismo seguidor e tudo mais..
Meus parabéns, e continue com este entusiasmo
Está muito fixe..automatismo seguidor e tudo mais..
Meus parabéns, e continue com este entusiasmo
Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450
Adoro Fotografia... http://olhares.sapo.pt/ecc/
-
Autor do tópico - Membro
- Mensagens: 19
- Registado: domingo set 29, 2013 8:48 am
Re: Mini sistema com Schneider XW_MTTP 60

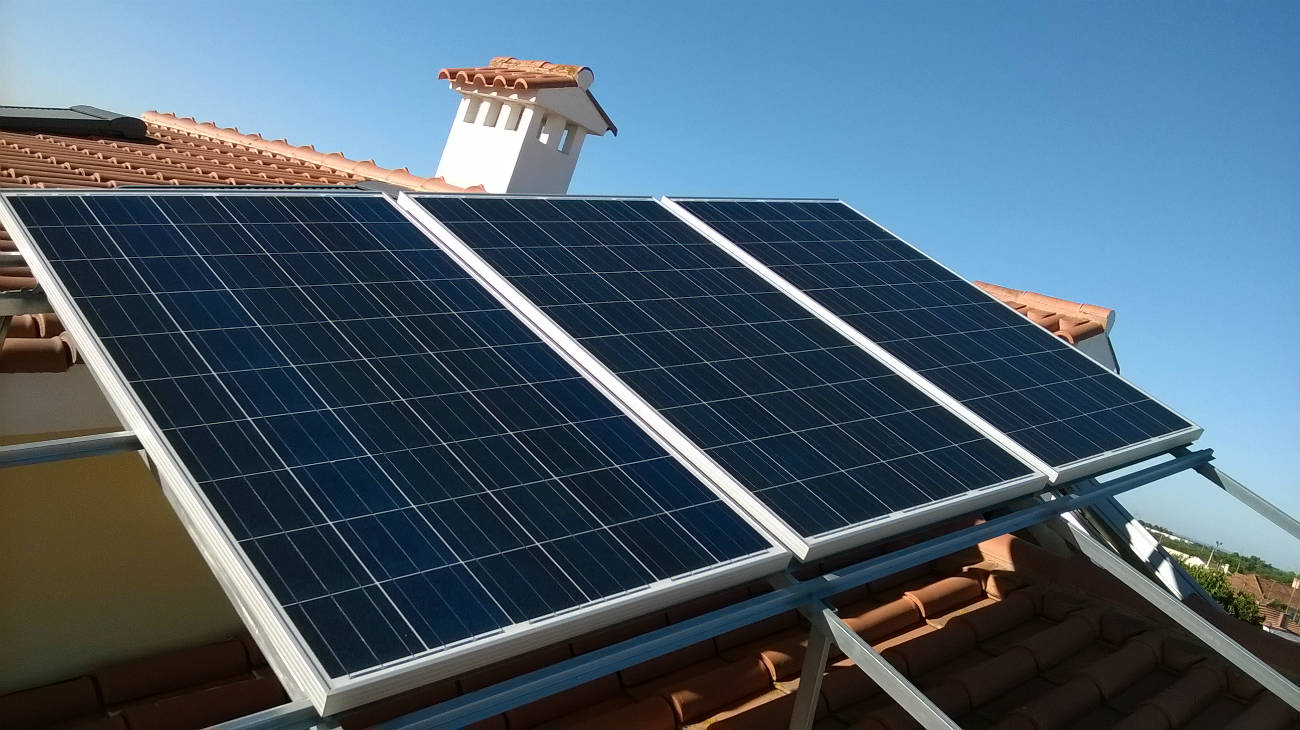

Aqui vai a minha ultima melhoria, coloquei mais 3 paineis de 250w, com isso dupliquei a produção e também a capacidade de resposta o sistema ás necessidades do inversor
Consigo agira retirar até 950 W do inversor sem tocar na carga das baterias desde que tenha sol
Abaixo disso consigo dar-lhes uma boa carga.
As baterias novas já vem a caminho, e depois de instaladas vamos ver que outras melhorias terei que fazer.
Se alguém tiver ideias para melhorar o rendimento do meu sistema , serão muito bem vindas !!
Cumprimentos a todos....
Consigo agira retirar até 950 W do inversor sem tocar na carga das baterias desde que tenha sol
Abaixo disso consigo dar-lhes uma boa carga.
As baterias novas já vem a caminho, e depois de instaladas vamos ver que outras melhorias terei que fazer.
Se alguém tiver ideias para melhorar o rendimento do meu sistema , serão muito bem vindas !!
Cumprimentos a todos....
- Anexos
-
- paineis fixos 2.jpg (142.5 KiB) Visto 6818 vezes
-
- paineis fixos.jpg (148.62 KiB) Visto 6818 vezes
-
- Moderador
- Mensagens: 5641
- Registado: domingo jul 22, 2012 7:54 pm
- Localização: Açores
Re: Mini sistema com Schneider XW_MTTP 60
Desculpe! Mas isto tá a pedir um conversor com mais capacidade
Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450
Adoro Fotografia... http://olhares.sapo.pt/ecc/
-
- Membro Dedicado
- Mensagens: 27
- Registado: domingo jul 20, 2014 11:00 am
Re: Mini sistema com Schneider XW_MTTP 60
Mais um viciado no sol:D
Há tanto talento desperdiçado neste país .
Há tanto talento desperdiçado neste país .
Meu canais Youtube
http://www.youtube.com/user/LivingAndTechnology
http://www.youtube.com/user/rtrex
http://www.youtube.com/user/LivingAndTechnology
http://www.youtube.com/user/rtrex
-
- Membro Silver
- Mensagens: 241
- Registado: domingo jul 30, 2006 12:36 pm
- Localização: Minho
Re: Mini sistema com Schneider XW_MTTP 60
Excelente!
Ai esta um projecto muito bem organizado e de aspecto limpo.
Tens ai uns sistemas bem pensados e melhor executados.
Obrigado pela partilha.
Se as baterias já vem a caminho, a meu ver os próximos passos seriam por os paineis todos num seguidor de um eixo (é robusto e mais simples comparado com os dois eixos e a diferença no fim não e tão grande), fazer upgrade do controlador, caso comece a andar nos limites.
Parabens
Ai esta um projecto muito bem organizado e de aspecto limpo.
Tens ai uns sistemas bem pensados e melhor executados.
Obrigado pela partilha.
Se as baterias já vem a caminho, a meu ver os próximos passos seriam por os paineis todos num seguidor de um eixo (é robusto e mais simples comparado com os dois eixos e a diferença no fim não e tão grande), fazer upgrade do controlador, caso comece a andar nos limites.
Parabens
Caldeira, Fogão com caldeira, Recuperador a Biomassa.
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
-
Autor do tópico - Membro
- Mensagens: 19
- Registado: domingo set 29, 2013 8:48 am
Re: Mini sistema com Schneider XW_MTTP 60

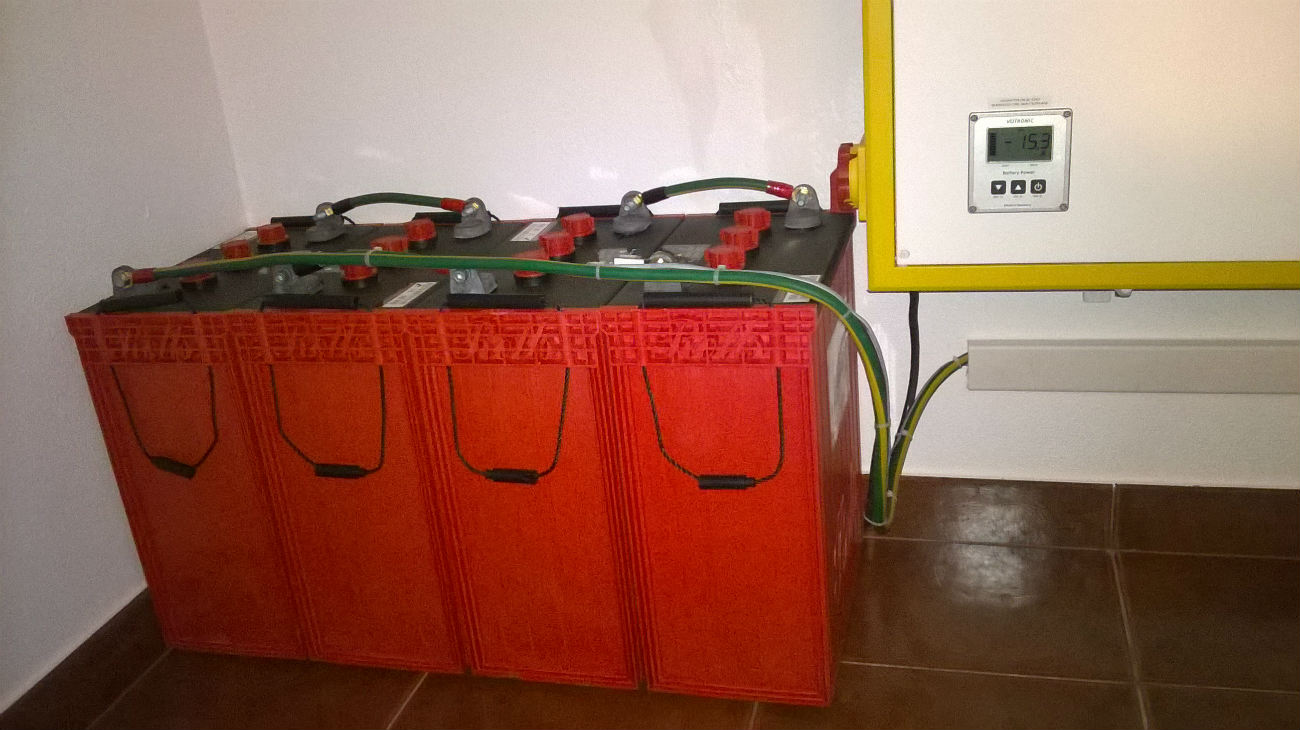

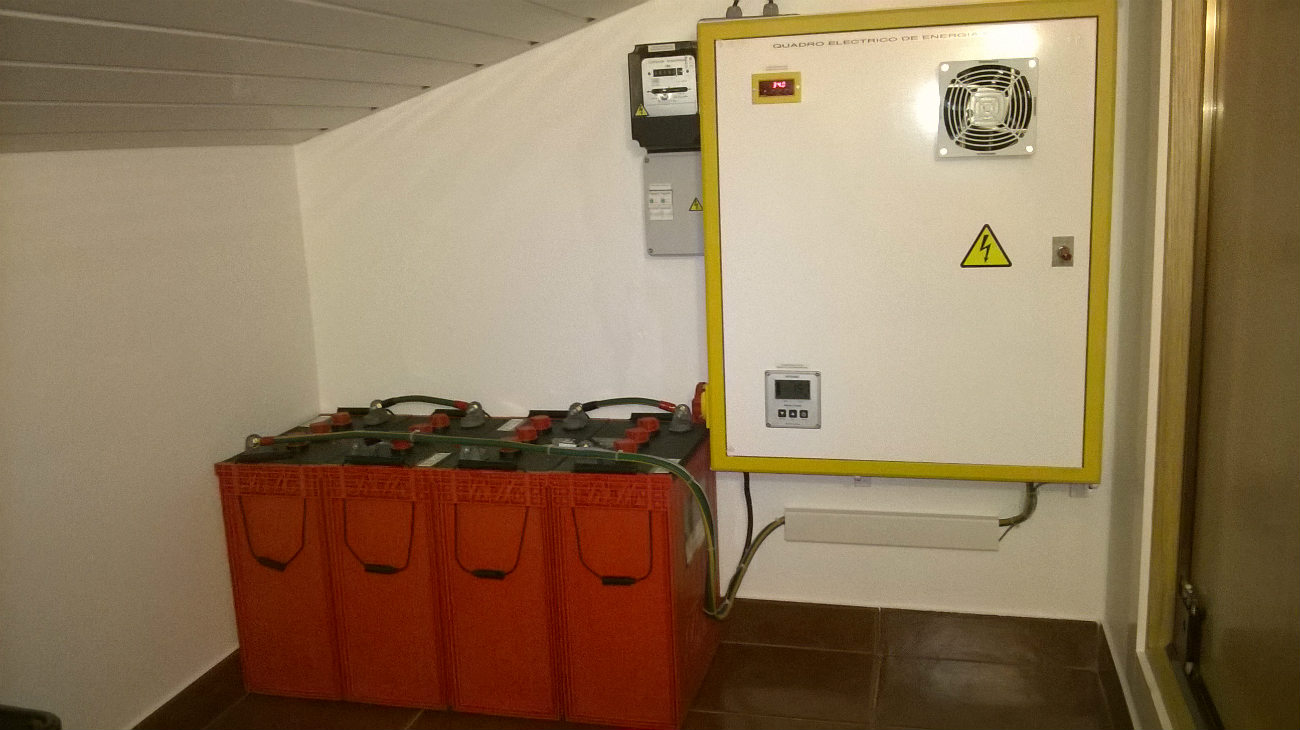

Finalmente as tão aguardadas baterias chegaram, 240 kilos de chumbo que tive de carregar dividido por 4 mas valeu bem o esforço !!
A instalação correu bem , a carga e equalização também, e hoje já estão em pleno funcionamento para avaliar o seu rendimento pois vão ter que trabalhar 5 horas por dia.
Ficam então aqui mais umas fotos.
Cumprimentos a todos
A instalação correu bem , a carga e equalização também, e hoje já estão em pleno funcionamento para avaliar o seu rendimento pois vão ter que trabalhar 5 horas por dia.
Ficam então aqui mais umas fotos.
Cumprimentos a todos
- Anexos
-
- baterias 3.jpg (147.8 KiB) Visto 6689 vezes
-
- Baterias 2.jpg (147.93 KiB) Visto 6689 vezes
-
- Baterias 1.jpg (144.68 KiB) Visto 6689 vezes
-
Autor do tópico - Membro
- Mensagens: 19
- Registado: domingo set 29, 2013 8:48 am
Re: Mini sistema com Schneider XW_MTTP 60
Eu até gostava de pôr os painéis todos num seguidor, mas não tenho espaço para tal. O que eu tenho já está montado no telhado da garagem e não é boa ideia pôr lá mais painéis pois no inverno tenho que os ir buscar ao quintal do vizinho
possivelmente vou adicionar mais 3 mas vão ficar fixos como os ultimos que montei.
Só não sei se o meu controlador suporta lá os 9 paineis.
Ele funciona até 60 A , e tem um limitador que pode ser ajustado para que esse valor ou outro mais baixo para que não possa ser ultrapassado. Por cada grupo de 3 paineis eu adiciono 23 Amps ao circuito e agora tenho 46 Amps em plena carga. Com mais 3 painéis fico com 69 Amps. isso já fica um pouco acima do limite do controlador mas como tem o limitador de 60 Amps. talvez ajude . Alguem conhece bem este controlador da Schneider, ele funciona 5* mas não sei se o posso levar a este limite.
cumprimentos
possivelmente vou adicionar mais 3 mas vão ficar fixos como os ultimos que montei.
Só não sei se o meu controlador suporta lá os 9 paineis.
Ele funciona até 60 A , e tem um limitador que pode ser ajustado para que esse valor ou outro mais baixo para que não possa ser ultrapassado. Por cada grupo de 3 paineis eu adiciono 23 Amps ao circuito e agora tenho 46 Amps em plena carga. Com mais 3 painéis fico com 69 Amps. isso já fica um pouco acima do limite do controlador mas como tem o limitador de 60 Amps. talvez ajude . Alguem conhece bem este controlador da Schneider, ele funciona 5* mas não sei se o posso levar a este limite.
cumprimentos
-
- Membro Gold
- Mensagens: 1724
- Registado: quarta jun 24, 2009 2:30 pm
Re: Mini sistema com Schneider XW_MTTP 60
Se estás a adicionar 3 paineis em série, não estás a adicionar 23A ao circuito. Estás a adicionar cerca de 8A.
Quando colocares mais 3 paineis, juntando aos 6 que já tens, aì sim, ficas com cerca de 23A na entrada. Perfeitamente dentro das especificação do controlador (max 60A).
Quando colocares mais 3 paineis, juntando aos 6 que já tens, aì sim, ficas com cerca de 23A na entrada. Perfeitamente dentro das especificação do controlador (max 60A).
