PROJECTO DE BAIXO CUSTO

[pirika]

bom dia.

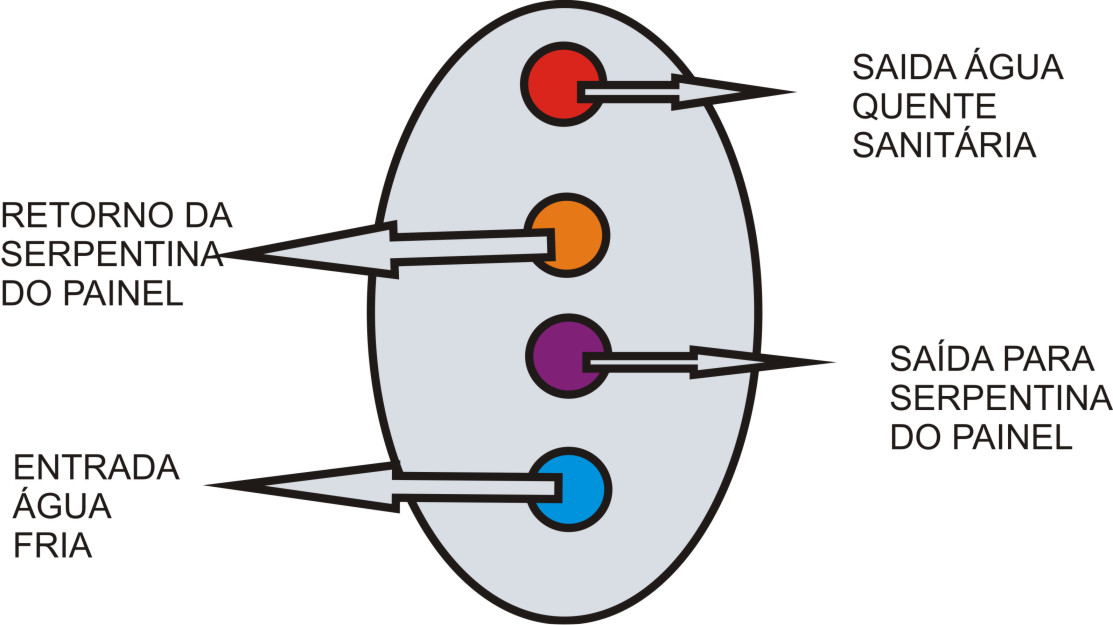

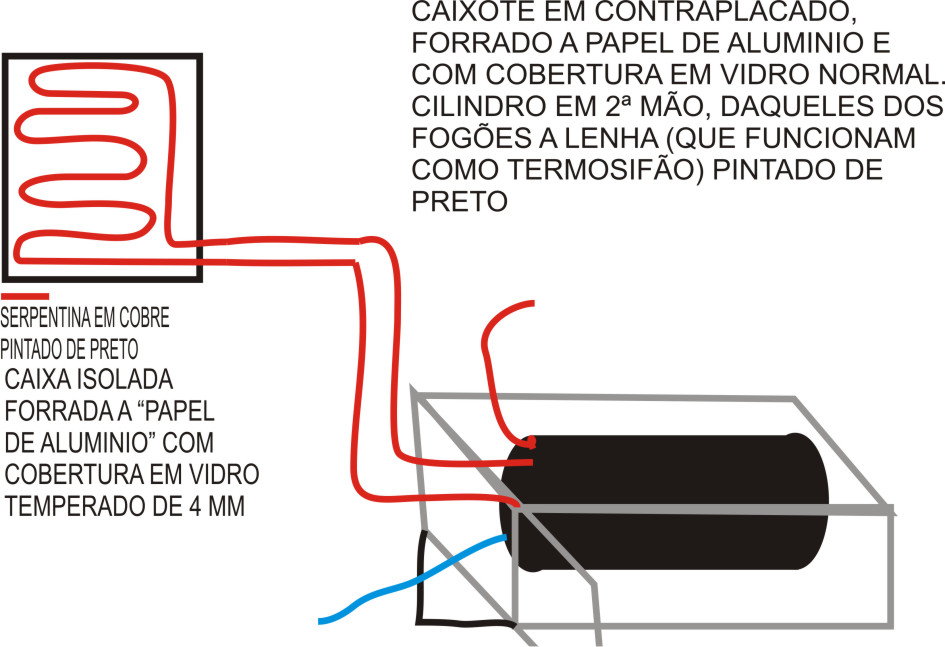

gostaria de uma opinião acerca de este projecto que tenho nas imagens!
faço ainda uma explicação: tenho lá em casa um cilindro já com alguns anos que não está a servir! a minha ideia era fazer um caixote em contraplacado e forrá-lo a papel de aluminio e com uma tampa em vidro normal. o cilindro seria pintado de preto para aumentar a absorção. este caixote seria colocado no sotão de casa, onde, na zona onde ficasse, colocava telhas de vidro.
para aumentar a "potência", faria um painel caseiro, com um caixote em madeira (estava a pensar com 1,5m por 1m), devidamente isolado, igualmente forrado a papel de aluminio e com cobertura em vidro temperado de 4mm. dentro deixe caixote haveria uma serpentina em tubo de cobre, que iria buscar a água ao cilindro (a meia altura) e aquecia-a e ela naturamente voltaria ao cilindro mais quente.
a ideia básica era: o cilindro absorvia a luz e a água aquecia, sendo que o painel dava-lhe mais "potência".
obrigado

[manuelcar]

num termosifão o elemento que fornece a energia deve estar num plano inferior ao do que o elemento que armazena.

[pirika]

bom dia.

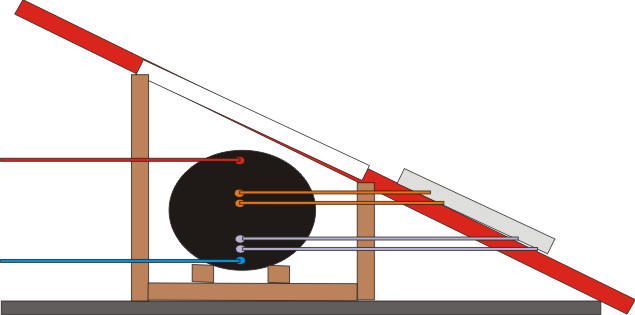

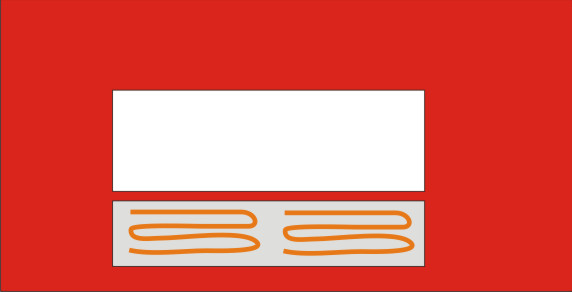

os desenhos anteriores eram só para exemplificar a ideia. coloco seguidamente um corte lateral e uma vista de frente de como ficaria.
estive a pensar melhor e, em vez de uma serpentina, colocaria duas, pois embora fossem mais pequenas, aqueceriam a água mais depressa.
será que daria resultado????

[pirika]

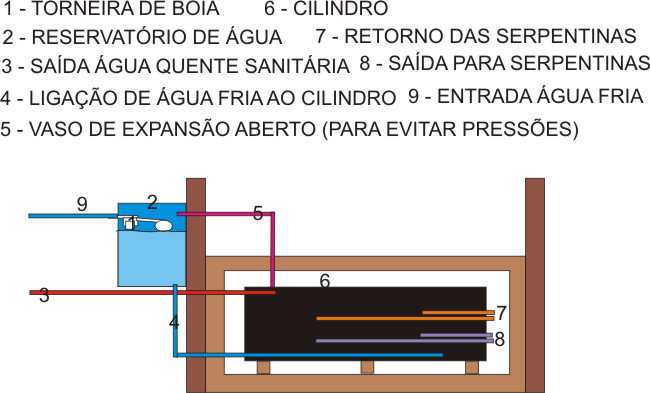

para evitar pressões e outros problemas, bem como evitar comprar uma válvula para a pressão, faria como está no esquema.
como a minha ideia seria ligar duas serpentias, iria fazer a ligação de uma delas mais ou menos a meio do cilindro!

[NunoNeiva75]

esse sistema, como o quer montar, não vai funcionar, por vários motivos.

antes de dar largas à sua imaginação, aconselho-o a interpretar alguns esquemas básicos de sistemas solares termossifão, principios básicos da mecânica de fluidos e de transferências de calor por condução e por convecção (é fácil, basta googlar).

boa pesquisa!

[pirika]

agora não entendi o que quis dizer!
pelo que entendo, a água dentro de uma serpentina ao sol, vai aquecendo, movimentando-se de baixo para cima. era essa a minha ideia com as serpentinas: puxar a água de uma zona mais baixa do cilindro e retorná-la, naturalmente, por uma ponto mais alto (este seria i significado das serpentinas).
em relação ao cilindro, estaria colocado no sotão de casa (que já por si, é um local bastante quente), dentro de uma "caixa" isolada (feita com aglomerado de 5 cm), e forrada a papel de prata, para refletir por todos os lados a luz que entraria por cima (uma cobertura feita com uma janela de vidro temperado ou com telha de vidro - pois fazem o mesmo efeito). o cilindro (sem o isolamento, é claro) estaria pintado de preto, para absorver a maior quantidade de luz possivel.
ou seja, a luz do sol bateria nas telhas de vidro, e faria um efeito estufa dentro da caixa (logo aqueceria alguma coisa), bateria igualmente no cilindro, que ao absorvê-la, iria também aquecer, bateria tb no papel de prata que a reflectaria para o cilindro, aumentando a área em que este abserveria o calor. por fim, bateria nas serpentinas, que por acção natural, iriam aquecer tb. será que a minha ideia está errada? se sim, podem-me informar, por favor, onde?

[pirika]

bom dia.
venho por este meio afirmar que o sistema resulta!
provisoriamente, coloquei apenas um cilindro (ainda não arranjei outro para ligar em paralelo), com 5 metros de mangueira preta de 3/4 a servir de painel, e ao fim do dia, com a entrada de água a 12 graus, cerca de 75 litros a 55/58 graus e os outros 75 a cerca de 35/36 graus.
é claro que agora falta melhorar o sistema, mas a verdade é que resulta!

[Ferra]

bom dia.
venho por este meio afirmar que o sistema resulta!
provisoriamente, coloquei apenas um cilindro (ainda não arranjei outro para ligar em paralelo), com 5 metros de mangueira preta de 3/4 a servir de painel, e ao fim do dia, com a entrada de água a 12 graus, cerca de 75 litros a 55/58 graus e os outros 75 a cerca de 35/36 graus.
é claro que agora falta melhorar o sistema, mas a verdade é que resulta!

acredito que resulte e principalmente ao fim do dia. mas como o cilindro não tem isolamento, e ao nascer do dia? ainda há água quente?

[pirika]

bom dia.
o que acontece é que já fiz algumas alterações ao projecto que apresentei nos desenhos!
em 1º, em vez de o colocar no sotão, coloquei-o no passadiço de casa, num local onde apanha sol,desde o nascer até ao pôr! em 2º, fiz-lhe uma caixa em contraplacado de 45mm, o que confere algum isolamento, sendo que essa caixa tem embutidas 6 velhas janelas de madeira que arranjei a custo zero (as janelas fazem com que a caixa funcione tipo uma estufa, e como a caixa é isolada a temperatura não baixa muito no seu interior). 3º - forrei o interior da caixa com papel de aluminio que "surripiei" à minha esposa e pintei o exterior com tinta mate preta (arranjei a 2 euros a lata nos chineses)! 4º - tanto a entrada como a saída de água são isoladas com aquela esponja das canalizações que ficaram cá em casa das obras. 5º - coloquei um t na entrada de água a fazer ligação a uma segunda entrada no cimo do cilindro através de uma mangueira preta de 3/4 e verifiquei que a temperatura tem um crescimento de cerca de 5 a 6 graus (futuramente vou fazer um painel caseiro adaptando o mesmo sistema)

agora só falta o 2º cilindro e colocar uma válvula de pressão, pois como a água já entra no cilindro a uma certa temperatura, será aconselhável colocá-la.
como só fiz este projecto na curiosidade e numa tentativa de poupar algum em gasóleo, conto com que a partir de agora não gaste nada em combustivel nos dias de sol (primavera e verão). no restante periodo, é a força da lenha que gasto no recuperador! (ou seja, conto baixar o consumo em pelo menos 50 %).
contas feitas:
- cilindro - 0
- mangeira preta 3/4 - 0
- placas de contraplacado e janelas - 0
- tinta de spray para o cilindro e caixa - 3 latas a 2 = 6
- 1 t 3/4, 1 curva 3/4, 2 torneiras 3/4, 4 adaptadores 3/4 para pex de 20, 15 metros pex de 20= 38
- parafusos e outros - havia lá por casa
- horas gastas com o projecto - 8 a 10
conclusão: gastei até agora 44 euros no projecto (penso que gastaria mais num mês em gasóleo) e sempre andei entretido a fazer algo! a partir de agora, é só ganho!
após a colocaçao do 2º cilindro (que arranjei a custo zero e da colocação da válvula de pressão que penso custar cerca de 10 euros) vou colocar umas fotos do final do projecto para verem como ficou!

ah - ontem, ao fim de 2 dias de chuva sem réstia de sol, a água estava a 26 graus. hoje ainda terá que levar um aquecimento da caldeira - é que a água depois de ser aquecida pelo sol passa para o cilindro que eu tenho ligado à caldeira e só é gasta no dia seguinte. mas hoje já há algum sol e amanhã já conto ter água quente
