Projecto revolucionário de energia fotovoltaica

[Emanuel Couto]

E apesar de ser um novato aqui no fórum! e nas energias renováveis, Já aprendi muito com vocês.... e quero continuar aprendendo.....

Resumindo, não me arrependo de ter investido nas renováveis.
Apesar de continuar a receber algumas críticas, que nunca vou ter retorno do investimento, mas não faz mal...

bem, adorei ler esta parte! espero que assim seja, pois da única vez que inverti no teu tópico fiquei com ideia totalmente diferente e nunca mais comentei.
se reparares as criticas que o pessoal faz são criticas para evoluíres e não deitar abaixo!
e algo que ando para te dizer a muito tempo, colocas-te a fasquia demasiado alta ao inicio, mas agora é agarrar e ultrapassar!

Boas g_card !!!!

Realmente na altura, estava tão empenhado no projecto, e tentando fazer o melhor que podia e sabia!
Que custou um bocado só teres comentado, os aspectos negativo do projecto, e não mencionares o que estava bom.

E a minha resposta se reparares bem, foi impulsiva.....
E claro que a questão das críticas, só servem para melhorarmos......

Apesar de já ler críticas aqui no fórum, desnecessárias, mas são exceções .

E espero que visites o meu tópico mais vezes, e que comentes tb!

Abraço......

[visitante1]

Fica mais que provado as performances deste controlador!

Ora vejam, 4 painéis fotovoltaicos com 235 watts cada x 4 : 940 watts, se num dia, quase de inverno, o controlador debita 934 watts, não é necessário dizer mais nada!

A Outback esta de parabéns, pois fizeram um bom trabalho.....

Quem quiser rentabilizar a sua produção ao máximo, sem duvida que aconselho este controlador.

!! eu assumo a minha culpa!!

[Emanuel Couto]

Fica mais que provado as performances deste controlador!

Ora vejam, 4 painéis fotovoltaicos com 235 watts cada x 4 : 940 watts, se num dia, quase de inverno, o controlador debita 934 watts, não é necessário dizer mais nada!

A Outback esta de parabéns, pois fizeram um bom trabalho.....

Quem quiser rentabilizar a sua produção ao máximo, sem duvida que aconselho este controlador.

!! eu assumo a minha culpa!!

Sim a culpa é mesmo tua!!!!!!!
Foi sem dúvida a pessoa que me influenciou para a compra deste controlador.

Abraço amigo.......

[Emanuel Couto]

Boas!!!!!
Desta vez trago uma ideia de construir um switch limitador de curso.
Por exemplo para colocar um limitador de curso num rotor de parabólica.

Os rotores já trazem dois, no princípio e no fim de curso.
Mas por vezes os rotores têm um curso maior ao que pretendemos, e antes do fim de curso, a estrutura já bateu numa parede, ou no chão.
Ai entra este limitador, que pode ser acoplado a algo, que em determinada altura, quando a estrutura estiver quase a bater no obstáculo, ele corta a corrente naquele sentido.
Onde para voltar a ligar o rotor, a corrente tem que circular no sentido inverso, para rodar ao contrário.
Ai a corrente circula ao contrário através do diodo do switch.

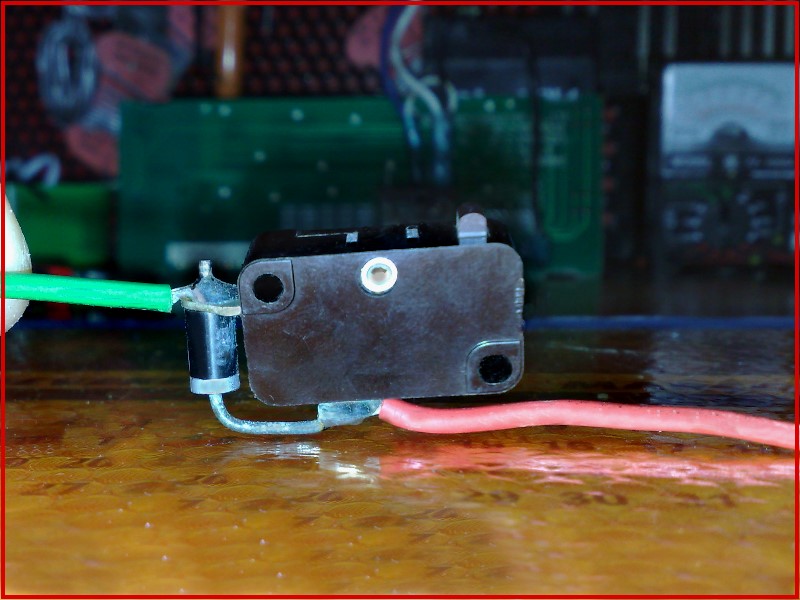

Material!
Um interruptor de corte da porta de um microondas
Um diodo
Fio verde e vermelho
Abraço a todos…….

[RJSC]

Boa solução para atuadores DC!

[MRider]

Boa ideia para fim de curso .
Mas no caso de actuador de parabólica e possível afinar o fim de curso

[Emanuel Couto]

Boa ideia para fim de curso .
Mas no caso de actuador de parabólica e possível afinar o fim de curso

Boas !!!!!
Já agora gostaria que me explicasse!
Dos vários motores parabólicas que me passou pelas mãos, nunca vi qualquer afinação do limite de curso ?

Abraço........

[MRider]

Boas o motor que comprei, dentro da caixa de ligações tem lá a roda dentada que roda quando o motor e acionado .
Essa roda tem um parafuso a meio que podemos alargar um pouco e assim podemos rodar a roda dentada com o ressalto que actua no fim de curso. Depois e só deixar na medida que queremos, tanto no início de curso ou fim de curso. Eu não sei se são todos iguais mas o motor que comprei já vinha incorporando interruptor fim de curso.

[Emanuel Couto]

Boas o motor que comprei, dentro da caixa de ligações tem lá a roda dentada que roda quando o motor e acionado .
Essa roda tem um parafuso a meio que podemos alargar um pouco e assim podemos rodar a roda dentada com o ressalto que actua no fim de curso. Depois e só deixar na medida que queremos, tanto no início de curso ou fim de curso. Eu não sei se são todos iguais mas o motor que comprei já vinha incorporando interruptor fim de curso.

Qual e a marca do motor ?

[MRider]

boas foi este

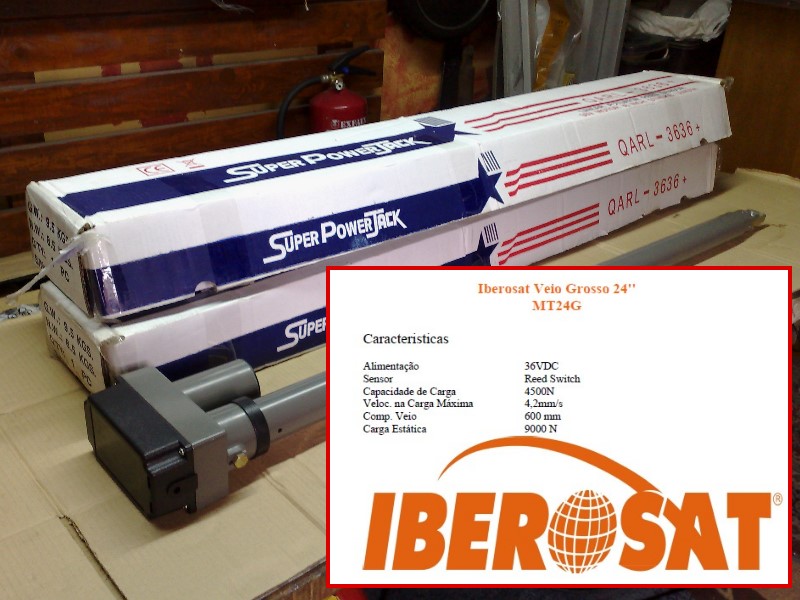

http://www.sonigate.com/pt/product/show ... -SUPERJACK

PS: não sei se posso por o link aqui

[g_card]

já pensas-te em compor a estrutura de maneira a que os actuadores usem todo o seu curso?
embora demorasse mais tempo, os motores eram menos esforçados.

[Esteves]

@Emanuel Couto "todos" os atuadores (motor de parabólica) teem final de curso, eu tenho por aqui 4 e todos teem, garantidamente que esses também teem, ao tirar a tampa vais ver que tem 2 interruptor de corte um a cada lado, e se reparares tem um limitador que metes onde der jeito para parar o motor, os limitadores fazem o trabalho que nós queremos.

Se for preciso eu tiro fotos o meu e explico como afinar o limitador.

Já meter outros limitadores também se podem meter por rasão de segurança, normalmente todos o seguidores teem.

[Emanuel Couto]

@Emanuel Couto "todos" os atuadores (motor de parabólica) teem final de curso, eu tenho por aqui 4 e todos teem, garantidamente que esses também teem, ao tirar a tampa vais ver que tem 2 interruptor de corte um a cada lado, e se reparares tem um limitador que metes onde der jeito para parar o motor, os limitadores fazem o trabalho que nós queremos.

Se for preciso eu tiro fotos o meu e explico como afinar o limitador.

Já meter outros limitadores também se podem meter por rasão de segurança, normalmente todos o seguidores teem.

Boas malta das Renováveis!

Esteves se reparares bem no texto que vem acompanhando a foto do switch que construi!
Vais ver, que digo ( Os rotores já trazem dois, no princípio e no fim de curso)

Eu sei bem disto, o que não sabia era que dava para afinar, os mesmos !

Mas de qualquer maneira afinar o switch no motor, ele vai ficar com um ponto de corte definitivo.
E assim não da para mim.
Porque quando o rotor vertical, subir mais a estrutura, já fica mais longe da parede.
E com o switch já no corte, a estrutura, não virava mais.

Tipo quando os dias começarem a ficar maiores, e o sol estiver mais alto .

Nunca tenho um ponte de corte preciso, varia sempre da altura que o outro rotor está .
Por isto a melhor maneira, e ter um switch a parte, na estrutura, para só atuar quando a estrutura estiver perto da parede.

[Emanuel Couto]

já pensas-te em compor a estrutura de maneira a que os actuadores usem todo o seu curso?
embora demorasse mais tempo, os motores eram menos esforçados.

Boas !!!
Pois nem imagina as vezes que já pensei nisto!

Mas pelo menos por agora está fora de questão.
Fazer aquela peça deu-me muito trabalho, além dos custos, tubo que tive que comprar, banda de ferro, tive que ir a uma oficina de Serralharia, para virar a banda em arco, muita luz com a máquina de soldar, e rebarbadora das grandes, etc .

Teria que modificar isto tudo, e comprar de novo material.
E agora os dias são pequenos, fica noite rápido.

Quem sabe para o verão que vem, não tenha coragem para isto!

[Emanuel Couto]

boas foi este

http://www.sonigate.com/pt/product/show ... -SUPERJACK

PS: não sei se posso por o link aqui

O motor e da mesma marca do teu, só com maior curso, e com mais torque.

[Emanuel Couto]

Boas, malta das renováveis!

Neste momento, estou com um trabalho de electrónica, que não tem nada a ver com energias renováveis.
Mas por força maior tenho que construir um circuito avisador de baixa tensão de baterias.

Porque tenho o painel de energias renováveis na oficina, e quando estou em casa apesar de ser tudo ligado, ainda tem uma boa distancia, e não sei a quantas anda a carga das baterias no sector AC.
Por isto a minha ideia era ter em casa, por exemplo na sala, um painel avisador de bateria baixa.

Mas ainda tenho que perder mais tempo, com o circuito, para ter os resultados que pretendo.

E preciso não esquecer! Que tenho que fazer um oscilador, para ter o som no (avisador sonoro) vai ficar com a frequência de aproximadamente de 35 hertz, para não ter um som incomodativo, talvez coloque um filtro passa baixo, para ficar com um som ainda mais grave!
Vai também ter um avisador de luminosidade, (um led vermelho a piscar).

Queria que começasse a avisar quando as baterias tivessem 11,5 v, e quanto menor voltagem! mais rápido era a frequência sonora e o led piscava mais rápido .

Sei bem que já é uma carga bem baixa, mas as baterias são estacionarias, ou seja de descarga profunda, portanto não há problema.
Mesmo com esta voltagem, ainda suportavam varias horas de cargas leves….
Mas claro que não quero passar disso.
Bem espero conseguir fazer este circuito mais rápido possível!
Pois como disse no principio, tenho um outro trabalho de electrónica, nada fácil….
Espero que conseguir atingir os meus objectivos!!!!!

Abraço a todos…….

[Emanuel Couto]

Circuito avisador bateria com baixa tensão.

[MRider]

Boas já que estas a fazer isso . Vê se consegues fazer para quando tiver baixo activar um relé. Precisava mesmo disso .

[Emanuel Couto]

Boas já que estas a fazer isso . Vê se consegues fazer para quando tiver baixo activar um relé. Precisava mesmo disso .

Boas!!

Ao tempo que já me falou nisto! Julgava que já tinha resolvido o problema !

Neste caso ! Para activar o rele com a bateria com baixa tensão!
Não pode ser assim,.

A baixar a tensão da bateria, o circuito tem e que desativar o rele não ativa-lo.

Vou tentar explicar!
Para esta aplicação o melhor e colocar um rele de duplo contato, com 5 pinos.

(Negativo, positivo, comum, psc 1, psc 2)

Quando a bobina do rele não está ionizada, o comum e o psc 1, está a conduzir, quando está ionizada, o comum e psc 2, está a conduzir.

Portanto, quando a bateria, já está a uma menor voltagem, claro regulada por resistência variável, vai perdendo força para continuar a manter o rele ionizado.
Vai abrir seus contactos forçado pelas molas do rele a sua posição original.
E assim cortanto a ligação das baterias, com o respectivo equipamento.

Há outras maneiras de fazer isto! Mas mais complicadas....

Espero que tenha percebido!

[Emanuel Couto]

Boas, pessoal das renováveis!

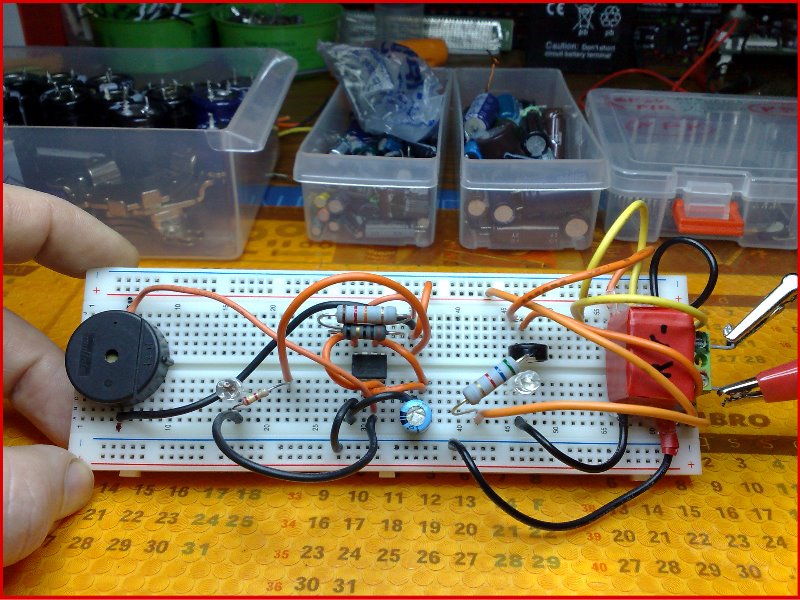

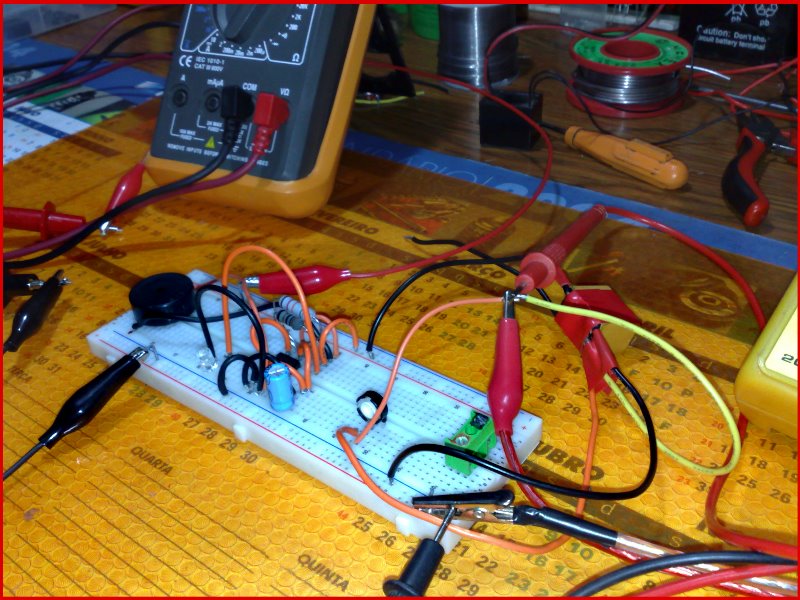

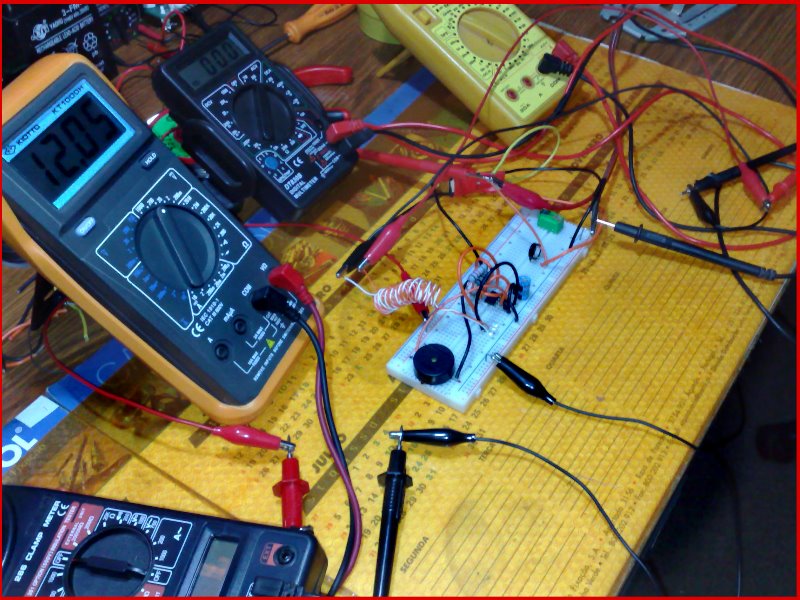

Bem, em princípio esta é a versão semi-final do circuito e foi feito à pressa, ainda não consegui resolver certos problemas que tinha antes. Tenho de repensar certas afinações com mais calma mas digamos que o “principal” do circuito está feito.

Funcionalidades:
Tensão das baterias abaixo de 11,5v – led vermelho pisca e é ativado respetivo aviso sonoro;
Bateria acima de 11,5v – led verde continuamente aceso.
Por agora não vou ter tempo de afinar, nem de resolver as questões que ficaram pendentes por falta de tempo.
Mais à frente farei isso.
Abraço a todos e um bom fim de semana.
