Montar paineis em cima de pérgola madeira!

[renateves]

Afinal o powerpoint é meu amigo... dá para colocar escalas nos objectos

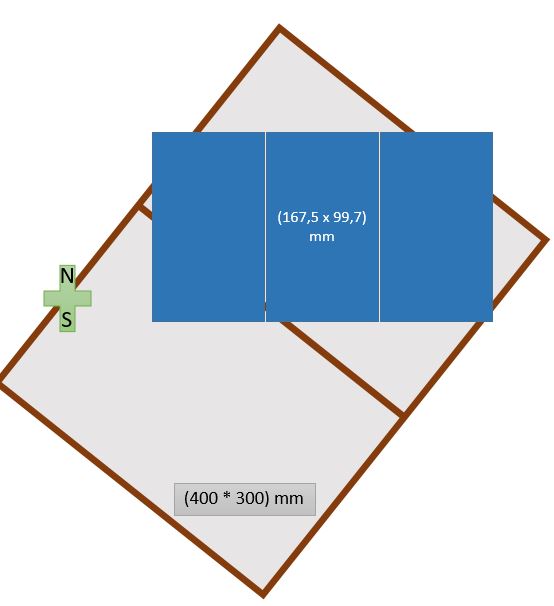

Aplicando uma escala 1*3, fica com o seguinte aspecto (pergola + paineis)

[gigaz]

ui, melhor, desses módulos também queria 14 ou 15 a bom preço.

Quanto a orientação, havendo habilidade e uma boa fonte de ferragens dá para fazer umas soluções interessantes.
tipo o seguidor do Curioso:https://www.novaenergia.net/forum/viewt ... #p11280261
Pode ficar ajustave manualmente de inicio e mais tarde adicionar o motor(variação diária), ou 2 motores para compensar a mudança das estações também.

[jpmp24]

Olá. Já montou os painéis? Qual foi a marca que escolheu? Está satisfeito com a opção tomada?

[renateves]

Viva
Ainda está tudo em projeto... um pouco mais avançado mas ainda em projeto. Como o chão não é nivelado, tenho andado a ver a melhor opção. No entanto, o tempo tem sido pouco mas tenho que avançar...

Painéis ainda não olhei para eles... parece-me que os REC tem um bom preço/qualidade mas não me debrucei com olhos de ver sobre este assunto.

Relativamente ao seguidor, deu-me outras ideias... em vez de colocar os paineis para sul, ficando de lado na pergula, a ideia seria colocá-los "direitos"/paralelos com a pérgula e usar depois um hidráulico (ou algo parecido) numa das pontas para acompanhar o sol... é apenas uma ideia.

Tenho é que agir... já tenho demasiadas ideias na cabeça e nada implementado :S
eheheh

[gigaz]

os atuadores são elétricos, eram usados nas parabólicas rotativas, num raio de 10Km deves ter uns 20 a ganhar pó ou desativados há anos.
A armação pode ser montada apenas com um varão roscado, manual, e depois mais tarde acrescentar um atuador, ou 2.

[renateves]

Viva

Depois de muita leitura e pesquisa, fartei-me de ver exemplos a mais e comecei a criar uma solução... como o chão não é direito, bem pelo contrário, decidi colocar uns suportes no chão e cortar a madeira com as medidas certas, em vez de fazer compensações e depois só ia dar.... M word.

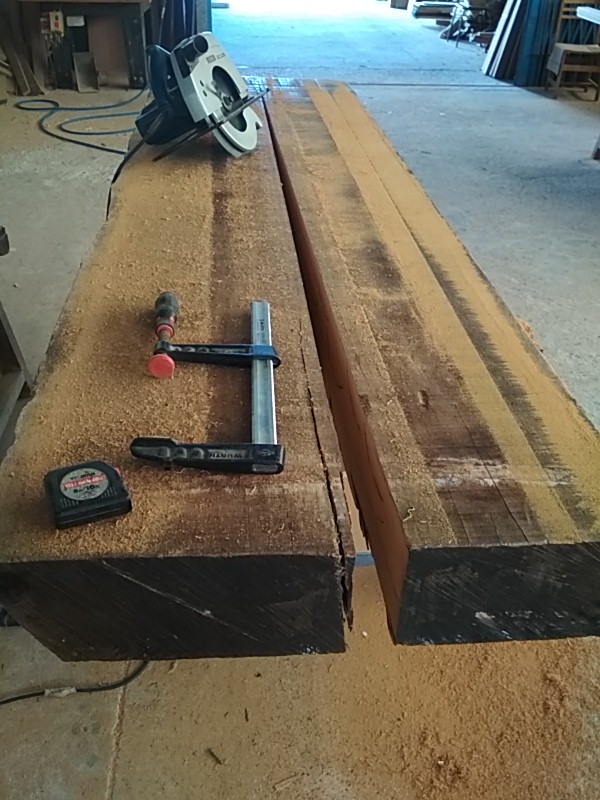

...foi então no dia 21/06, comecei a meter as mãos na massa, neste caso, nas serras
Comecei pelos postes de 15*12*210 cm

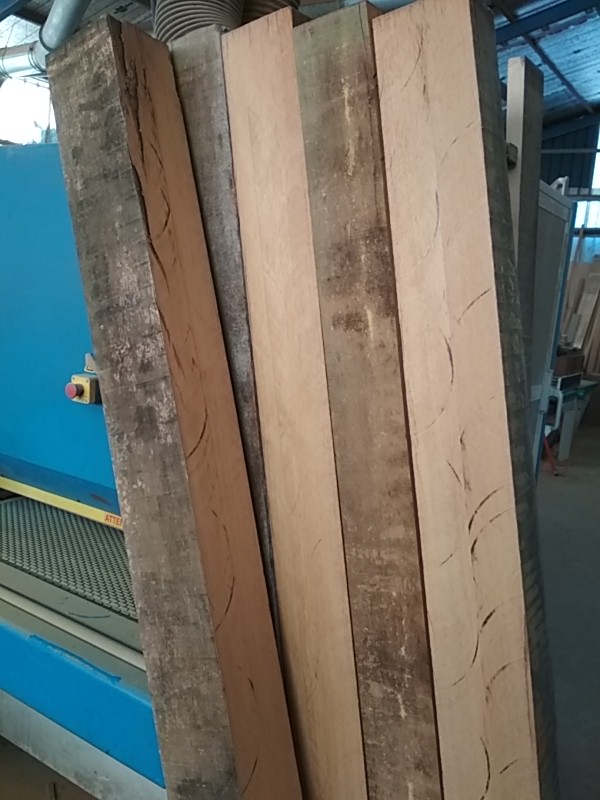

Que resultou em 6 belos e pesados blocos de madeira...


Há medida da minha disponibilidade, fui vendo e cortando madeira conforme o plano que tenho. Para segurar os postes, vou ter duas placas de 12*2*200 cm que vão ligar os postes, uma de cada lado. Ou seja, vou furar os postes para que passe um "parafuso" e aperte as placas com porcas. Ficando assim com os 3 postes de cada lado "presos". Para ligar as duas faixas de postes, vai legar 3 vigas de 6*10*300 cm com uns encaixes em U, que serão apertados nos ditos parafusos do poste.

[renateves]

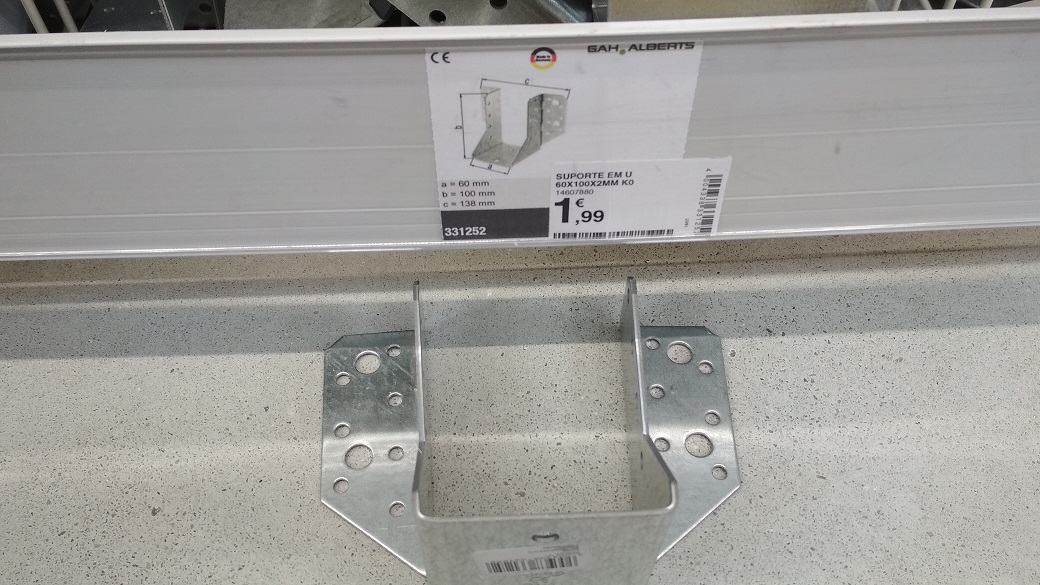

Eis o dito suporte que vai ligar as vigas aos postes

Suporte em U para viga madeira

Agora, está na altura de criar uma "sapata" no pátio... vou usar estes suportes:

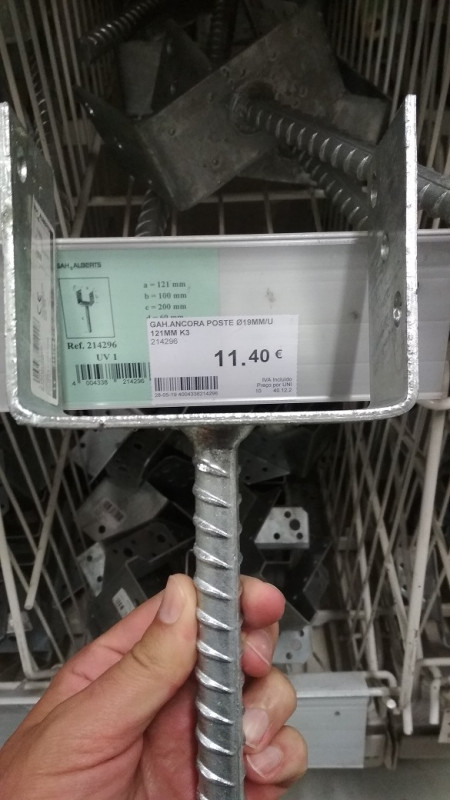

suporte em U para o poste

Agora peço a vossa opinião: este suporte tem um ferro de 20 cms de comprido... ou seja, tenho que criar um buraco de +/-25 cms de profunfidade, e de largura!? 10 cms?

[renateves]

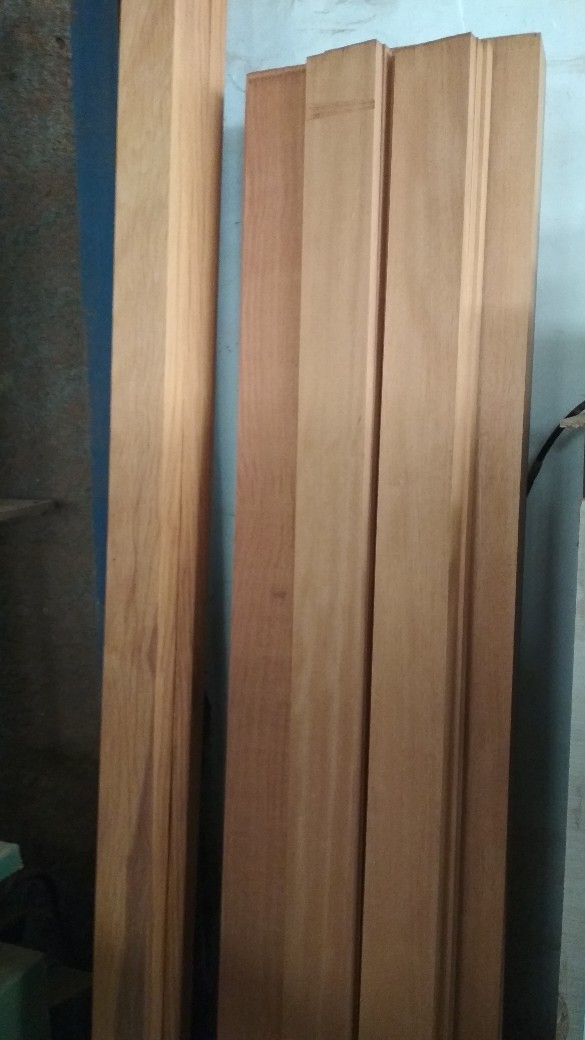

Faltou a foto da madeira quase pronta para instalação:

Madeira (quase) pronta para instalação

Falta cortar o comprimento e o verniz de proteção... talvez fique incolor, ou com uma tonalidade ligeiramente escurecida!

[serges]

Epa, espectaculo de projecto...

Vou mesmo seguir ao máximo pois tinha umas ideias, tenho o belo do chapeu mas realmente a pérgola seria ideal ao que com os paineis a fazerem sombra e quem sabe outras utilizações...

[jmlflorencio]

Muito bem, está a ter um bom andamento...

Essa sapata do fundo dos postes não será para ligar a mais ferro? Eu faria uma sapata maior do que 10 cm de largura...

[serges]

Muito bem, está a ter um bom andamento...

Essa sapata do fundo dos postes não será para liga a mais ferro? Eu faria uma sapata maior do que 10 cm de largura...

Sim para efeitos futuros, ventos e tal e coisa mas depois depende tambem como a vai apertar, pois aquelas buchas que apertam e bem depois de colocadas podem ajudar...

[accoelho]

Eu prolongava esses 20cm até onde pode-se fazer a sapata.
Tudo depende do chão, se ja tem acabamento ou não?

[renateves]

Bem, então vamos lá esclarecer as dúvidas: o chão é já em cimento (de pátio). Ou seja, é daquele que é para desenrascar mas já tive uma pergula daqueles de "supermercado" presa com buxas e nem se mexia (do chão). Tenho vizinhos com a mesma situação e para já nenhuma foi pelos ares... a não ser uma que estava só poisada (maçarico)

O suporte em U com ferro de 20 cms como principal função nivelar... o chão está todo torto, tendo dois ou mais cms de diferença para cada poste (onde os irei instalar). Porque este suporte? Porque faria uma pequena sapata, para ajudar... diz a minha cabeça\ideia.
Na prática, e com o peso que a pérgula vai ficar, já que cada poste deve pesar uns >40kg... fazendo as contas 6*40 = 240kgs + vigas... redondo para os 300kgs
Já ponho em dúvida se estes suportes vão aguentar com tanto peso... e a respetiva sapata de 20cms (de profundidade) por 10 cms de largura que estava a pensar...


...começo a pensar que talvez não seja o melhor suporte para o chão!! Logo tiro uma foto ao chão... no entanto, preciso das vossas dicas\ajuda\concelhos

[renateves]

Este suporte também é uma boa hipótese... sem criar sapata, usando a consistência do cimento do pátio!!



Só que fica ali um suporte muito alto... 130mm de altura mínima!!

[renateves]

Encontrei uma imagem de como iria ficar a fixação, com o tal suporte em U que referi anteriormente (o da sapata):


Não é igual mas é do mesmo género.. é só para ficarem com uma ideia da minha ideia

[serges]

Creio que qualquer uma delas iria ficar bem segura com o peso da madeira e depois com as belas das bu chas bem conhecidas de metal...

Estou já a ver preços no mercado sobre as ditas pergolas... já me meteste o bicho pois tenho um chapeu de 3 metros e aquela base de cimento que aguenta bem mas a miuda já viu e gostou... já me estou a meter em trabalhos lol

[accoelho]

Se o cimento do chão for sólido, bucha quimica com barão roscado soldado ou apertado ao suporte em U.
Ficando o suporte em U acente no chão, esteticamente acho que fica bem.

[renateves]

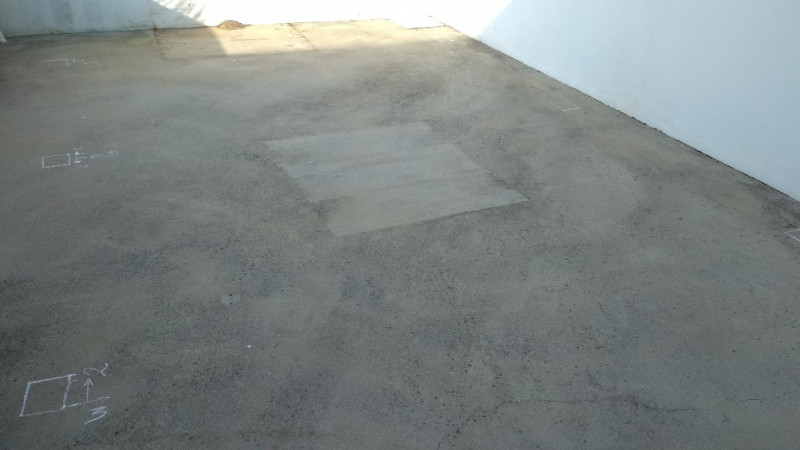

Ora bem, fica então o dito pátio com alguma gravuras no chão, algumas delas de alta precisão técnica

Pátio

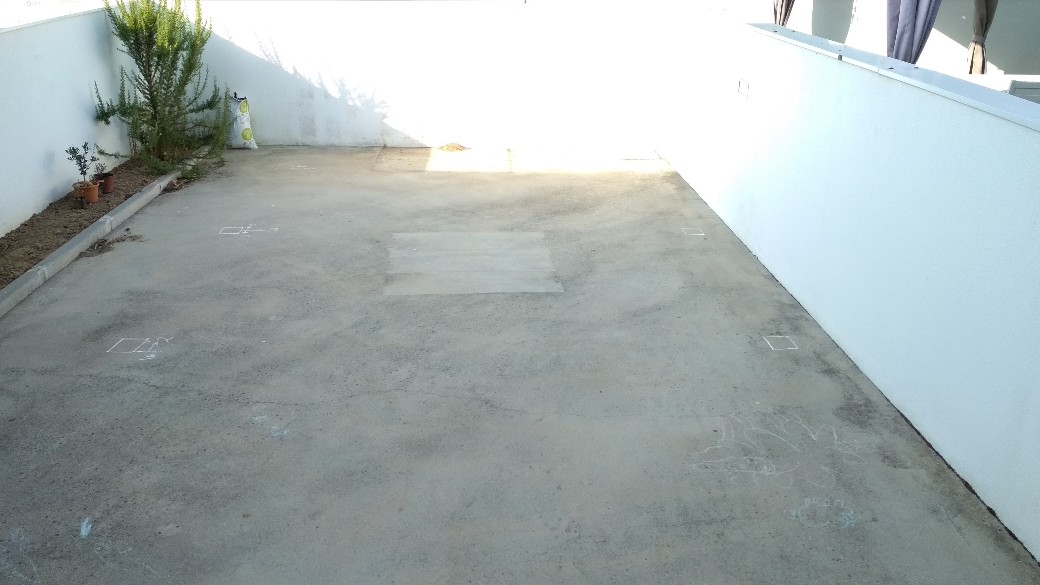

E aqui com mais detalhe como a pérgula será colocada:

Medidas da coisa

Se o cimento do chão for sólido...

Ora bem, já teve durante dois anos uma pérgula daquelas baratas de supermercado, e ela não mexia do lugar... aliás, ainda lá estão as buchas enfiadas (no chão).

[renateves]

accoelho, mas... como é que faria para nivelar? Em cada pé, tenho uma medida diferente... por exemplo, o 1º do lado direito tem que ser 2 cm mais alto do que o do lado esquerdo... o pátio tem queda para o canto superior direito, onde se encontra uma caixa de escoamento de águas...

[accoelho]

Fazia o nivelamento nos postes que irão encaixar nos suportes em U.
Ficando com diferentes alturas.
Acho que fica mais apresentável do que se fizer o nivelamento dos suportes em U.
