O Esteves tem um seguidor com sensor de luminusidade a funcionar muito bem, mecanica feita por ele e eletronica importada, acho que ele disponibiliza a tecnologia para quem quiser!
cumprimentos

[Emanuel Couto]

Parabéns @Emanuel,
sendo eu mais um admirador secreto teu que tem acompanhado o teu projecto com atenção, deixa me colocar uma questão em relação a esta ultima foto, neste esquema que tens com o 555, qual é o objectivo ? pois conhecendo esse componente e tendo 1 só led, não estou a atingir o objectivo do mesmo.

Boa sorte aí para a Madeira que vocês bem precisam, estes últimos anos tem sido traiçoeiros.

Boas!!!!! Malta das renováveis!!!!!
Já vi que houve actividade no meu tópico!!!! Ainda bem.
Vamos lá então!
Vamos começar pelo Senhor Patalhetas.
Fico feliz por seguir o meu tópico e por fim resolveu comentar, ainda bem.
Em relação à sua questão, aquele 555 no meu circuito não é nada mais que a identificação do famoso chip na área da electrónica, utilizado em tudo e mais alguma coisa como relógios, circuitos controladores, reguladores de tensão, inversores, etc etc!
É um timer com grande utilidade, muito versátil.
E o led vai mostrando ao piscar com mais e menos intensidade, a tensão do painel fotovoltaico.
Claro que temos que colocar um circuito destes em cada painel, ou seja o circuito original agrupa tudo, para 5 painéis, e mais alguns componentes.
Espero que continue a visitar o meu tópico…….
Abraço, bom domingo.

[Emanuel Couto]

Boas

Realmente tens um quando muito bem arrumado e organizado. Os meus parabéns .

Aqueles leds a piscar para que são ?

Já vi que o amigo visitante2 já percebeu para que serve aqueles leds a piscar.
Sem dúvida aprende-se muito neste fórum, sobre energias renováveis ...
Abraço, Bom domingo.

[Emanuel Couto]

Desculpa lá incomodar, mas esse teu circuito varia a frequência a que o LED pisca com base na tensão no painel solar e não na corrente.

Colocado em paralelo o circuito apenas consegue amostrar a tensão, nunca a corrente.

Com um painel solar a descarregar numa carga resistiva, é verdade que quanto mais corrente, mais tensão tem aos seus terminais, mas ao carregar uma bateria e especialmente com um controlador de carga e então se este tiver MPPT, a corrente pode aumentar sem que haja aumento de tensão.

Isto claro, não desconsiderando o restante trabalho que tens executado, que está com bastante qualidade.

Se eu morasse aí ainda te ajudava a fazer um controlador para o seguidor com um microcontrolador que poderia ser programado para mexer só X vezes ao dia, fossem las 3 vezes, 5 ou 10.
Alternativamente podes usar alguns relógios...

Boas RJSC!!!!
Não incomoda nada, muito pelo contrário, é com muito gosto que respondo as questões que me colocam, acerca do meu simples projecto de energias alternativas.
A respeito do meu circuito, sim ele sinaliza a tensão do painel fotovoltaico, quanto mais tensão, com mais intensidade piscam os leds, menos tensão, menos intensidade .
O termo que coloquei no circuito! (Intensidade de corrente) é apenas um termo não é para levar a letra.
A respeito do seguidor, como já mencionei aqui no tópico, tinha em mente um projecto, de construir um seguido de dois eixos, activados pela luz, não precisa ser luz solar, mas qualquer luz e ser construído para estar direccionado sempre ao ponto com mais luz.
Um componente electrónico muito importante neste esquema era sem dúvida, um fotodiodo, sendo um componente eletrónico e um tipo de fotodetector, e uma junção PN designada para responder a uma entrada óptica.
Fotodiodos podem ser usados tanto na polarização reversa quanto na polarização direta. Na polarização reversa, a luz que incide sobre o fotodíodo faz a corrente transcorrer através do dispositivo, levando-a a ir para o sentido frontal.
Isso é conhecido como o efeito fotoelétrico.
E claro que também iríamos precisar de transístores do tipo npn e pnp , ou seja (negativo positivo negativo) ou (positivo negativo positivo) para receberem as respectivas tensões vindas do fotodiodo, rodando, assim, o respectivo motor para a direita ou para a esquerda, que por sua vez dependendo da tensão que queremos retirar do circuito, teríamos que utilizar transístores de potência, ou para motores mais exigentes! Um relé accionador, enfim……
Mas infelizmente a minha estrutura ficou mais pesada do que pensava que ficaria, e os motores fazem muito esforço para conseguir movimentá-la, se colocasse este processo nas mãos de um seguidor, os motores não iriam durar muito, ainda para ajudar, não tenho todo o raio de rotação da estrutura livre! Sendo assim não posso utilizar os interruptores de fim de curso dos rotores do lado direito, devido a uma parede.
Mas isto ainda se resolvia, colocando um interruptor tipo “trava”.
Mas realmente o meu maior problema é o peso da estrutura, relativamente ao tamanho do suporte central, que deveria ser maior, retirando assim muito esforço aos rotores.
Mas paciência! Está feito, se voltar a fazer uma nova estrutura terei várias coisas a modificar, e assim vamos aprendendo com os nossos erros….
A respeito da electrónica!
Sempre fui um grande entusiasta, há já muitos anos que venho fazendo varias coisas nesta área… adoro…. E tenho o prazer de ter alguns amigos nesta área. Já vi que também trabalha na área!
É pena não morar em S. Miguel, pois teria muito gosto em o convidar a visitar a minha modesta oficina, mas actualmente estou mais na área da informática, que também gosto muito,
Gosto muito de falar com pessoal que também gosta de electrónica, trocando ideias vamos sempre aprendendo alguma coisa. E com certeza irei aprender muito consigo….
Mas desde sempre adoro esta área absolutamente fantástica. Onde podemos fazer coisas espectaculares…
Bem vou ficando por aqui.
Abraço, muito gosto em conhecê-lo.

[Emanuel Couto]

Com um seguidor era melhor......
Mas não pensem que faço muito esforço, para rodar a estrutura!

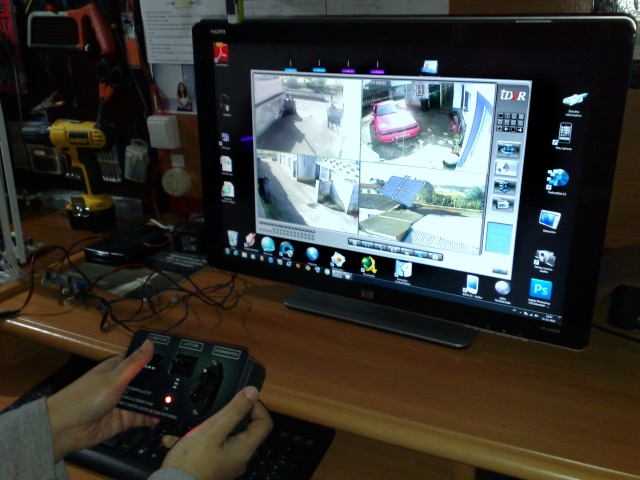

Sentado na oficina através do meu sistema de segurança cctv, controlo bem a direcção da estrutura.

Até podia, fazer um circuito electrónico, convertendo o comando de analógico para digital, deveria ser (5v), ligando ao pc.
E com "algumas" linhas de comando, poderia ser em c++, controlar remotamente a estrutura em qualquer parte do planeta.
Mas isto ia dar muito trabalho..... não vale a pena...

[pedrolima]

Com um seguidor era melhor......
Mas não pensem que faço muito esforço, para rodar a estrutura!
Sentado na oficina através do meu sistema de segurança cctv, controlo bem a direcção da estrutura.

Até podia, fazer um circuito electrónico, convertendo o comando de analógico para digital, deveria ser (5v), ligando ao pc.
E com "algumas" linhas de comando, poderia ser em c++, controlar remotamente a estrutura em qualquer parte do planeta.
Mas isto ia dar muito trabalho..... não vale a pena...

celica?

[Emanuel Couto]

Com um seguidor era melhor......
Mas não pensem que faço muito esforço, para rodar a estrutura!
Sentado na oficina através do meu sistema de segurança cctv, controlo bem a direcção da estrutura.

Até podia, fazer um circuito electrónico, convertendo o comando de analógico para digital, deveria ser (5v), ligando ao pc.
E com "algumas" linhas de comando, poderia ser em c++, controlar remotamente a estrutura em qualquer parte do planeta.
Mas isto ia dar muito trabalho..... não vale a pena...

celica?

Sim
celica GT Turbo / 200 / 243 CV
Abraço.

[Emanuel Couto]

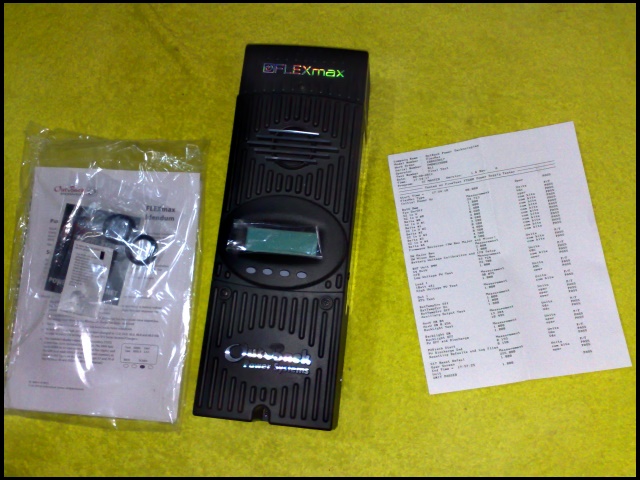

Finalmente veio o novo controlador (outback power flexmax 80 mppt)

[Emanuel Couto]

Bem desta vez, os cabos das baterias ao inversor, começaram a aquecer!
Desta vez fiz um teste a (3020 watts) e apenas a 4,3 minutos, os cabos começaram a aquecer.
este tipo de cabos suportam bem maiores temperaturas, mas mais vale não arriscar....
Já comprei, e instalei os novos cabos.

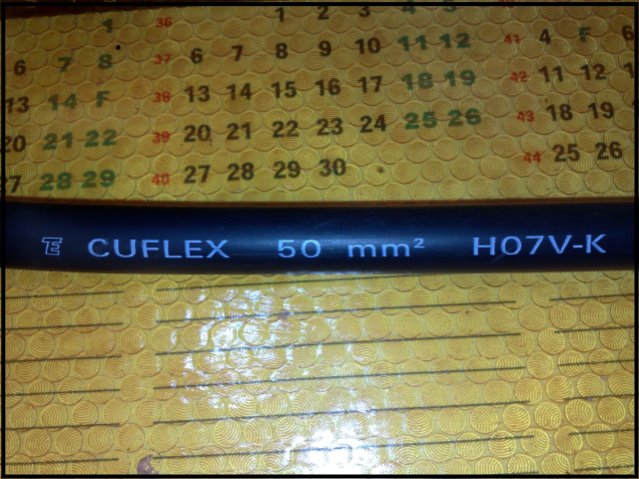

Tinha antes cabos (35mm2) agora vai ficar com (50mm2).
Sei que (3020 watts) já está acima da nominal dele, mas por poucos minutos aguenta bem.
Já que ela aguenta,em pico (3450 watts) em 3 minutos.
Assim fica melhor, mas normalmente o inversor vai trabalhar muito abaixo
desta tensão.

[Esteves]

Ui acho que eu já tinha falado desses cabos.....

Mais dia menus dia o inversor também vai saltar do locar que se encontra, ou não.....

[MRider]

Boas como se portou as baterias com essa carga ?

[Emanuel Couto]

Ui acho que eu já tinha falado desses cabos.....

Mais dia menus dia o inversor também vai saltar do locar que se encontra, ou não.....

Boas Esteves!!!!!
E claro que não vou andar a puxar o inversor sempre no máximo, foi apenas um teste,
Estavam circulando por aquelos cabos 300 amperes, não e pouco.

E normalmente os meus Consumos são muito mais baixos, já que tenho a maior parte das cargas resistivas
no outro sector a 12v.

Mas sem dúvida com cabo 50 mm2 fica melhor.
Mas de qualquer maneira obrigada pelo aviso.

A respeito do lugar do inversor, vai continuar lá .
Não tenho razão aparente para o retirar, pelo facto que já mencionei anteriormente.

Abraço.... e continua com o teu belo projecto!

[Emanuel Couto]

Boas como se portou as baterias com essa carga ?

Boas..... sem problemas, porque perguntas ?

[MRider]

Por nada de especial. E que a essa potência deveria de estar a sair uns bons Amp das baterias

[Emanuel Couto]

Por nada de especial. E que a essa potência deveria de estar a sair uns bons Amp das baterias

Sim claro......... 300 amperes,
Muita carga, mas 2 baterias estacionarias 500 amperes, tem um bom suporte de energia..
Abraço.

[rocheiro]

Bom dia pessoal,

Emanuel depois posta sff as diferenças de carregamento entre o outro PWR e esse MPPT

abraço

[Emanuel Couto]

Bom dia pessoal,

Emanuel depois posta sff as diferenças de carregamento entre o outro PWR e esse MPPT

abraço

Claro que sim, já ando em testes !
Abraço.........

[Emanuel Couto]

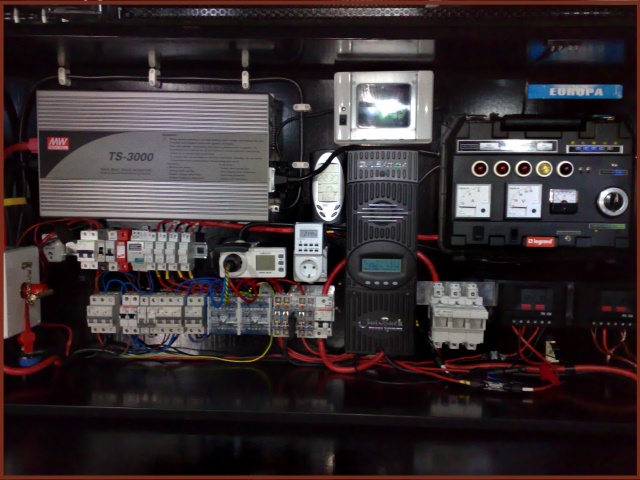

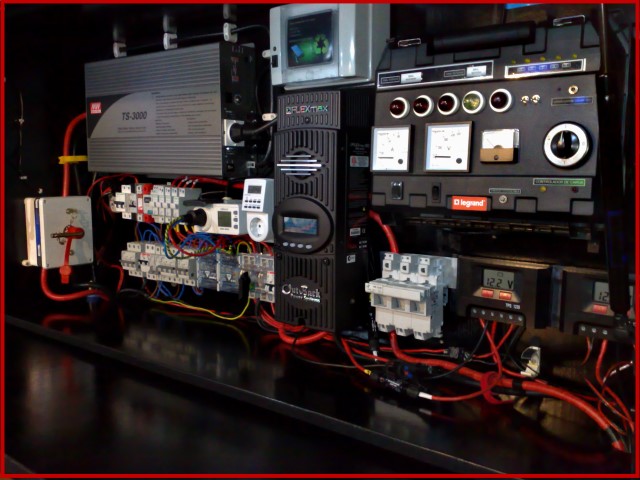

Finalmente pronto, já foi modificado 3 vezes.
Agora com o novo controlador (outback power flexmax 80 mppt), e respectivos componentes de protecção.
Seccionador 63 amperes / 690v, disjuntor CC / 125 amperes, porta fusíveis 125 amperes / 690v, fusíveis de 63 amperes / 990v.
Já estou em teste!
Espero agora retirar partido dos painéis de 235 watts !
Abraço a todos…..

[Emanuel Couto]

Quadro

[visitante1]

Agora sim!! vai começar a bombar a sério... se houver sol!
