Controlador solar simples para Termossifão

[matuga]

boa noite,

estou a considerar instalar um sistema termossifão, e prevendo os dias em que a água não aqueça o suficiente, pretendo alternar o fornecimento de água quente entre o sistema solar e um esquentador através de duas válvulas de comando eléctrico, de modo automático e/ou manual. do que tenho visto, os controladores solares são para sistemas de circulação forçada. existe algum tipo de controlador mais simples que satisfaça aquilo que pretendo?


obrigado.

[system32]

o que tu queres sei eu!!!

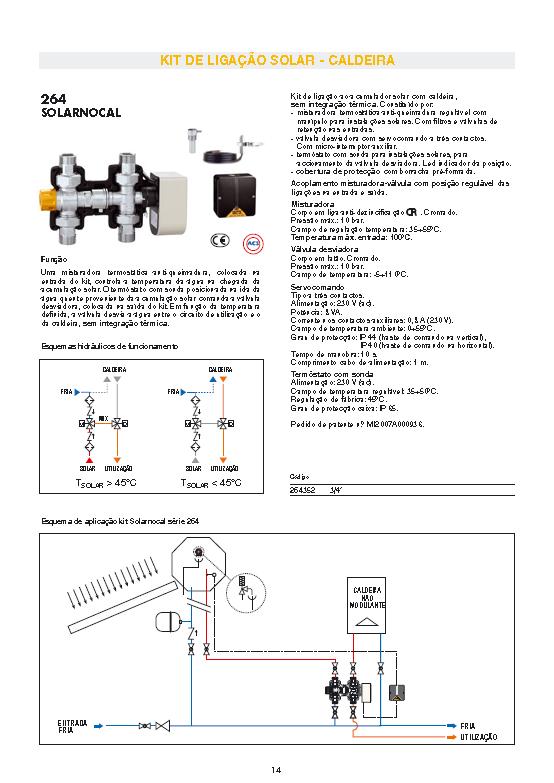

é um kit solar, composto por uma valvula de três vias comandada por um termoestato.

se a agua já vier quente do deposito usa a agua do deposito senão comuta para o esquentador que é montado em serie com o termosifão.

cuidado com os esquentadores manuais pois se a agua vier a por exemplo 30º o esquentador pode aquece-la demais e com isso até pode estragar-se
nestes casos convem ajustar manualmente o esquentador 3 ou 4 vezes por ano, aumentando a potencia no inverno e reduzi-la na primavera e/ou quando necessario.

convem montar a misturadora só depois do fim de tudo , para que a agua saia sempre à mesma temperatura!

boa noite,

estou a considerar instalar um sistema termossifão, e prevendo os dias em que a água não aqueça o suficiente, pretendo alternar o fornecimento de água quente entre o sistema solar e um esquentador através de duas válvulas de comando eléctrico, de modo automático e/ou manual. do que tenho visto, os controladores solares são para sistemas de circulação forçada. existe algum tipo de controlador mais simples que satisfaça aquilo que pretendo?


obrigado.

[matuga]

boa noite,

desde já obrigado pela resposta.

o sistema que pretendo instalar, compreende uma solução em que, ou funciona o painel solar ou o esquentador. não pretendo utilizar ambos em série, pois já tinha confirmado com o fabricante do esquentador, que tal não era possível, devido á entrada de água já quente, que poderia danificar o mesmo. fiz um esquema, na imagem que coloquei, que passo a explicar:

- quando a temp. é inferior a xº as duas válvulas v2 permitem a passagem de água.
- quando a temp. é superior a xº as duas válvulas v1 permitem a passagem de agua.
- quando as válvulas v1 funcionam, as v2 não, e vice-versa.
- o descrito acima só entra em funcionamento se houver fluxo de água detectado em qualquer dos sensores s.
será possível implementar este sistema?
é que nem sequer sei onde comprar os materiais (válvulas corte eléctricas, anti-retorno, tubos, sensores etc...), especialmente o sistema de controlo.
qualquer ajuda ou sugestão é bem vinda.

novamente obrigado a todos.

[lrds]

boas

eu, tenho um ts 200l com apoio do esquentador, e ainda um segundo apoio, uma bailarina. controlo tudo manualmente através de passadores. e penso que é a melhor solução, mais barata e fiável.
tenho o termómetro do ts junto às valvulas, quando verifico que há água quente do ts estão as outras valvulas fechadas, quando há necessidade de abrir o esquentador fecho as do ts. por vezes principalmente ao sábado por causa das limpezas, em que há um maior consumo durante o dia, acendo a bailarina, abro as valvulas dela e fecho todas as outras até gastar a totalidade da água quente.

pode parecer complicado mas é muito simples, já que só necessitamos de mexer nas valvulas da água quente, no meu caso são 3, mas no teu são 2.

[FSC]

matuga,

um módulo solar faz essa gestão de forma automática!!!

fsc

[matuga]

boa noite,

obrigado pelas ideias.

como funciona o módulo solar? vi as fotos do módulo solar da vulcano, o qual tem 5 ligações. o que são cada uma delas?
pode ser montado em qualquer local da instalação, ou só perto do esquentador? é que do painel (e casa banho) até ao esquentador são + - 15m de tubo. se a água para consumo na casa de banho tiver de ser aquecida pelo esquentador, vai ter de percorrer + - 30m, o que no inverno irá sofrer uma queda acentuada de temperatura nos canos. será possível montar o módulo solar, logo após a saída do painel solar?
entretanto descobri este termostato http://www.velleman.eu/distributor/prod ... w/?id=9094 que talvez sirva para o esquema que apresentei anteriormente.

mais uma vez obrigado a todos.

[FSC]

anexo as características do módulo solar para esquentadores de chama não modulante (temperatura).
a sonda fica no depósito solar.
define um set de temperatura para passar do solar para o esquentador (45graus).
define outro valor para voltar do esquentador para o solar (60graus) para evitar arranques sucessivos no esquentador.
com este módulo, ou funciona o solar ou o esquentador e nunca os dois em simultâneo.

[matuga]

boa noite,

obrigado fsc, pelo esclarecimento. parece-me um sistema bem simples e eficaz.
era isto mesmo que necessitava para o meu projecto.

mais uma vez obrigado a todos.
