drive de disquetes

[larapio]

gostaria de saber se um motor de uma drive de disquetes dá para construir um pequeno aerogerador só para acender um led de alto brilho .

[jmal]

dá sim sr, como esse motor é sem escovas e tem 3 fases tens de criar uma ponte rectificadora de 3 fases para isso podes verificar neste tópico.

http://novaenergia.net/forum/viewtopic. ... 678#p75678

[larapio]

boas, eu fiquei na mesma, 1º não sei qual é o esquema que eu devo utilisar e depois não compriendo nada daquilo .
se me poderem ajudar melhor eu gostaria
mas já agora quantos volts é que om brinquedo destes pode dár uma 1.5 ou 2
por favor eu gostaria mesmo de saber...

[jmal]

boas, eu fiquei na mesma, 1º não sei qual é o esquema que eu devo utilisar e depois não compriendo nada daquilo .
se me poderem ajudar melhor eu gostaria
mas já agora quantos volts é que om brinquedo destes pode dár uma 1.5 ou 2
por favor eu gostaria mesmo de saber...

então é assim vais a uma loja que venda componentes electrónicos e compras 6 diodos 1n4001.

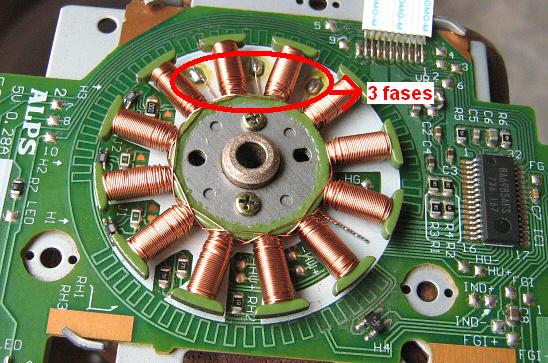

depois desligas estes 3 fios do desenho em baixo e ligas 3 fios de maneira que fiquem isolados.

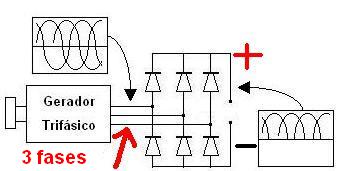

entretanto com os diodos crias uma ponte rectificadora trifasica mediante este esquema;


cada diodo tem uma risca branca, essa risca é lado que a seta do esquema aponta.
do lado direito do esquema ligas o led, a pata mais comprida do led fica para o contacto de cima, caso o led queime, utiliza uma resistencia em série com o led, o valor depois temos de determinar quando isso tiver pronto para sabermos a tensão que ele gera.

[FERNANDO PEREIRA]

também vou experimentar.

obrigado pela dica passo a passo.

[larapio]

caro amigo, peço desculpa pelo meu erro mas quando coloquei a questão não tinha máquina fotográfica á mão e coloquei uma imagem da net pelo que o modelo do motor não é exactamente igual e fiquei sem saber onde devo colocar os terminais.

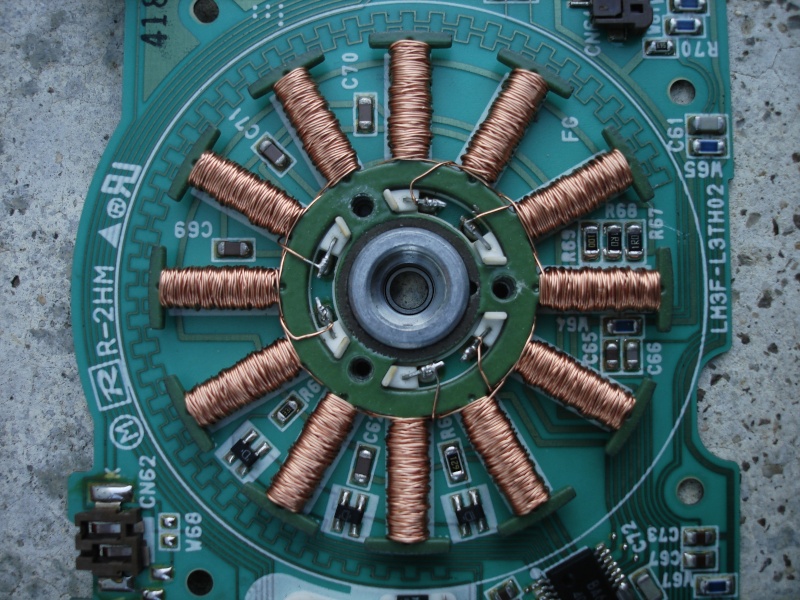

agora envio as fotos do meu motor e peço mais uma vez para me ajudar.


e muito obrigado, o esquema tá muito bom e esplicito

[jmal]

caro amigo, peço desculpa pelo meu erro mas quando coloquei a questão não tinha máquina fotográfica á mão e coloquei uma imagem da net pelo que o modelo do motor não é exactamente igual e fiquei sem saber onde devo colocar os terminais.
agora envio as fotos do meu motor e peço mais uma vez para me ajudar.


e muito obrigado, o esquema tá muito bom e esplicito

oi se poderes meter uma foto do lado inverso de maneira a que se veja a placa e as pistas que estão por baixo ajuda a descobrir quais são as 3 fases.

[larapio]

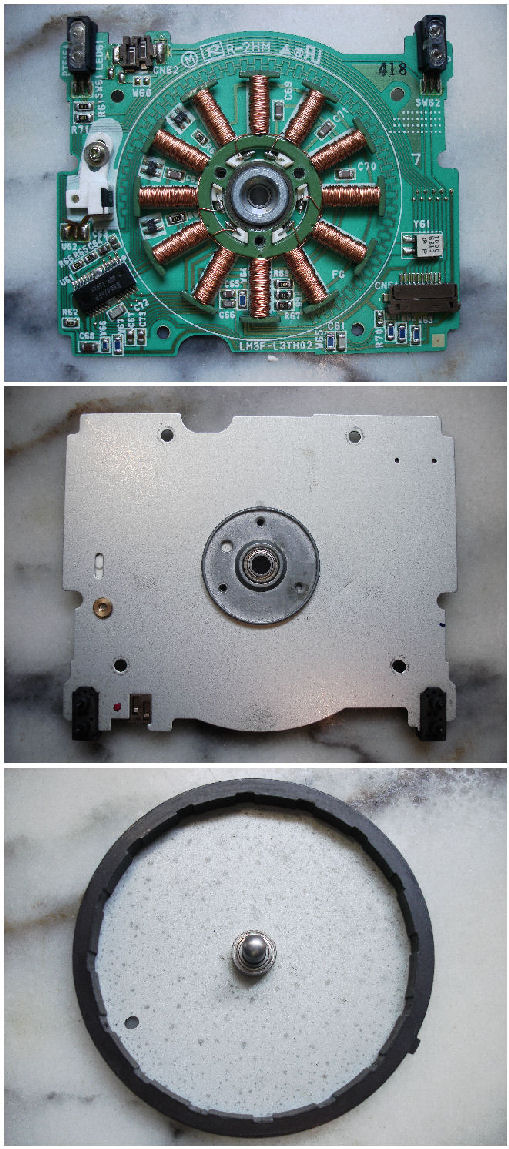

eu até metia amigo mas não tem lado inverso o outro lado é uma placa de aluminio

[jmal]

pois mas assim vai ser dificil determinar entre esses 6 fios que se vêm a sair das bobines, a não ser que saibas trabalhar com um multímetro ou analizador de continuidade. se souberes posso te dar os passos para que consigas avançar, normalmente todos os multímetros têm um analizador de continuidade, é aquela escala em que quando encostas as pontas medidoras ele emite um biiiii.

[larapio]

pois amigo eu sei o básico, e multímetro só tenho um daqueles analógicos do chinês, não sei se dá.
ele mede os volts os amperes a resistência não sei como fazer

[jmal]

pois amigo eu sei o básico, e multímetro só tenho um daqueles analógicos do chinês, não sei se dá.
ele mede os volts os amperes a resistência não sei como fazer

manda uma foto do mesmo, conheces o símbolo omega, no multimetro deve aparecer uma escada com esse símbolo, entretanto desoldas os 6 fios que se vêm no centro do motor, depois vais encontrar os pares de fios a que corresponde cada bobine, ou seja 3 fases quer dizer que tem 3 bobines, cada 1 contendo 2 fios claro, portanto com esses 6 fios desligados sem estarem a tocar em algum lado, vais meter as pontas do multimetro em 2 fios até o ponteiro do multimetro se mexer, ele deve dar um salto até à outra ponta da escala, se o fizer tens os fios de 1 bobine, e por exclusão de partes encontras as 3, depois assinalas nessa foto que tens quais são os pares para nós verificarmos qual a possivel polaridade delas.

[larapio]

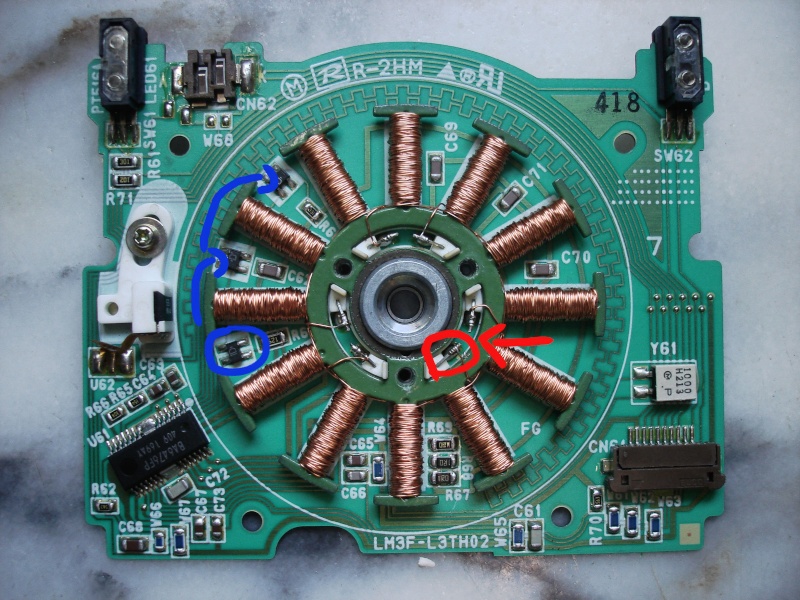

deixe então ver se eu entendi eu tenho de encontrar é a combinação das 3 saídas eléctricas das bobinas.
saídas que são o que eu tenho marcado a vermelho!?
peço desculpa pela ignorância pois eu entendo mais da mecânica do que de electrónica mas estes componentes marcados a azul não são as saídas eléctricas que procuramos( procuro)
só mais uma coisa se eu unir dois dos tres sectores da bobine de forma a ficar só com um ponto de interrupção não dará para trabalhar como um motor gerador normal de dois fios?

[jmal]

não, não pode unir os fios das bobines de qualquer maneira senão o que uma produz é consumido por outra, faça o que lhe disse que vai resultar, essas peças não fazem parte das bobines, são os "hall's" são as peças que detectam a passagem do imã para que o processador saiba qual a bobine que vai ligar.

[larapio]

então eu só tenho de encontrar das 6 pontas, 3 que sejão os terminais da bobina

[d_pintassilgo]

ena, bem fixe uma boa ideia para quem quer 'fazer uma brincadeira'

edit:
do disco rigido deve de ser a mesma coisa, certo? aquilo tb tem '3 fios a sair' de lá.

[larapio]

simeu já me dava por contente se des para eluminar um led de alto brilho ou carreguar uma pilha aaa para mantero led sempre liguado ligado. mas, amigo jmal, eu tentei com o multímetro ver a passagem de corrente eléctrica e passa por todos os pinos isto é se eu colocar uma agulha num dos terminais e correr os outros em todos o ponteiro se desloca.

[jmal]

simeu já me dava por contente se des para eluminar um led de alto brilho ou carreguar uma pilha aaa para mantero led sempre liguado ligado. mas, amigo jmal, eu tentei com o multímetro ver a passagem de corrente eléctrica e passa por todos os pinos isto é se eu colocar uma agulha num dos terminais e correr os outros em todos o ponteiro se desloca.

atenção que tens de os desligar todos, tens de ficar com 6 fios soltos.

[adolpho_4ppl]

deram-me uma boa ideia vou ja desmontar uma drive velha que tenha para aqui...
aproveitando o topico....
de forma a retirar mais rendimento nao seria o ideal bobinar novamente uma vez que estou a ver neste caso em concreto muito espaço para aumentar as bobinas?
a minha ideia seria colocar um fio mais grosso e o numero maior de espiras possivel, que dizem?

[larapio]

então eu tenho que cortar todos os terminais e dpois o que faço com eles
aquilo vai ficar tudo a arramalhar lol.
então é depois de cortar os fios que eu devo ver quais conduzem a corrente né

[jmal]

então eu tenho que cortar todos os terminais e dpois o que faço com eles
aquilo vai ficar tudo a arramalhar lol.
então é depois de cortar os fios que eu devo ver quais conduzem a corrente né

só os soltas daquele terminal que cada 1 tem, naquela parte interna das bobines, não cortes os fios porque depois podem fazer falta.
depois aqueles que o ponteiro indicar quer dizer que são uma bobine.

deram-me uma boa ideia vou ja desmontar uma drive velha que tenha para aqui...
aproveitando o topico....
de forma a retirar mais rendimento nao seria o ideal bobinar novamente uma vez que estou a ver neste caso em concreto muito espaço para aumentar as bobinas?
a minha ideia seria colocar um fio mais grosso e o numero maior de espiras possivel, que dizem?

antes pelo contrário, grosso demais já ele tem, deves é colocar fio mais fino para que gere mais tensão, volts, com o fio que tem vai ser preciso ele rodar bem para gerar tensão suficiente para acender o(s) led(s):
