E o famoso autoconsumo com acumulação em baterias.
Quando se faz com peças soltas depois no update ao sistema fica-se bastante limitado.

Bom dia pessoal... não, a pérgula não apodreceu, nem ardeu! Continua no sítio, hirta e firme! ... também, com o frio que tem apanhado!

Ora bem, estou de novo ao ataque e depois de muito ver e ler e pesquisar e ... parar.... e voltar de novo às pesquisas, eis que é agora ... é agora carago!! ou vai ou racha!

Então, eis o meu inventário Paineis montados em 2 séries, e 2 em paralelo. Total: 1400w
Controlador de carga de 50A e 150V (máx). Era para meter um de 30 mas a diferença que tenho para o Epever TRacer de 50A é <15€. Já fica para caso haja aumento\renovação;
Inversor de 2kw para ligar ao pack de baterias de 48v (que está a dormir há quase 2 anos );
disjuntores, cabos e coisas....

Ora bem, eu tenho vários metros de cabo elétrico ("grosso"). Consigo reaproveitar para ligar dos painéis ao MPPT?

Brutal... Muito bem...

Agora não há volta a dar... quero ver fotos depois de feito!

Estou a ganhar coragem... lol

Muito bom....

Viva

Ora bem, este projeto deu um salto quantitativo e estava a bom caminho... o que temos:
estrutura criada para a pérgula
3 painéis JA Solar 450w
MPPT Tracer 50A
Inversor com limitador 2kw (encomendado)

Infelizmente o inversor não tinham em stock (GWL) e vai demorar: previsão final de Julho!
Com este impedimento, a "pica" foi-se abaixo mas tenho que dar novo empurrão!

Neste momento começo a olhar para a segurança da coisa... ou seja, fusíveis, disjuntor, etc etc!
Tenho que fazer um esboço do "quadro" a montar... tenho uma placa de madeira com 100*70cm para montar na parede, com 2cm de "caixa de ar" para passar cabos.

As baterias já estão montadas em packs de 48v, falta agora cabos e ligações.

Chegou a parte dos 20% que faltam são 80% do tempo!

Como o povo gosta é de fotos, aqui vão algumas:

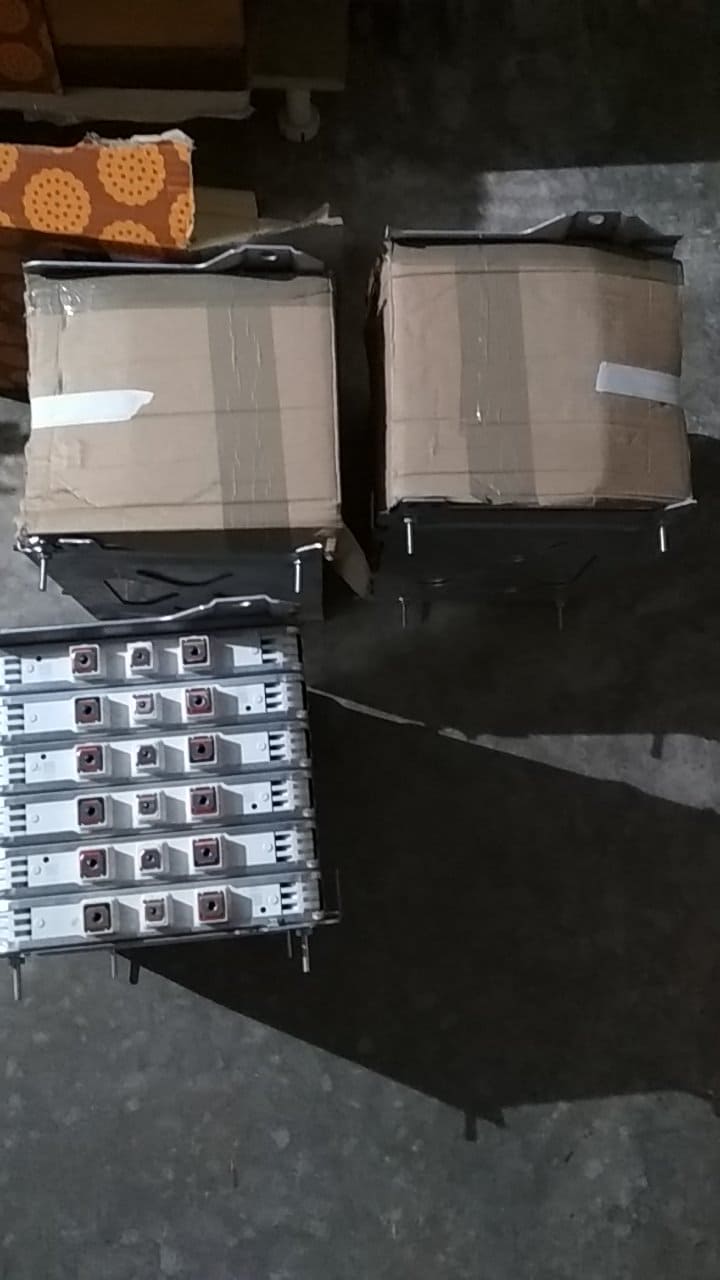

Palete com os paineis MPPT (continua ainda na caixa) Montagem dos packs

Segue então o esboço do quadro a montar: Entrada DC
Fusíveis?

Saída AC

Não tens céulas para fazer pack de 60v ?
Com um controlador de 60v conseguirás extrair mais potência do inversor.
A 48v nominal será a volta de 1450w para um inversor que poderia dar 1900w sensivelmente.

Parabéns

renateves Escreveu: ↑terça jun 15, 2021 4:29 pm Segue então o esboço do quadro a montar:

Entrada DC
Fusíveis?

Saída AC

Então como está isso a correr, agora com o inverno lol!

Partilha com a malta lol.

Viva senhores

Sim, o projeto ainda está vivo... quer dizer, hibernou bastante devido a mil e uma coisas que entretanto aconteceram durante estes 2 anos (sabe-se lá por kê ), e que agora volto a retomar... tirar as teias de aranha para já e retomar onde fiquei.

Chegou a altura em que os últimos 20% do projeto demoram 80% do tempo... especialmente quando o conhecimento não é muito e o receio está sempre presente. Mas siga, tem que seguir...

Neste momento, estou a analisar como fazer as ligações... ligar MPPT, inversor, baterias... já para não falar no(s) bms que estão em falta.

PS: Não dá os anexos!?

Já percebi... tamanhos.

Eis então. Esquema da ligação dos packs 48v Ligação de barramento. Com este cenário, fica o inversor ligado ao barramento do MPPT. Ou seja, pode ir buscar diretamente energia produzida do MPPT e não 100% às baterias. Com certeza, deve haver alguma atenção a ter com este cenário. Eu é que não sei mas suspeito

Fui alertado para o facto de não ter pensado no bms... pois bem, caiu-me tudo agora. Ou reformulo o pack ou então tenho que adquirir 4 bms
Pois é... quem não sabe, aventura-se

Reformulando o pack, ficaria algo assim (penso eu):

Bem, antes que pare tudo mais uns tempos, siga... bms comprado enquanto há stock (spain). Entretanto, há que refazer o pack e comprar varão roscado... vai ser no limite: sobre 20mm para anilhas e porcas!!

Uihhh, que isto está desatualizadíssimo!! Tenho que procurar as fotos que tirei... ora bem, isto está a funcionar à dois anos, já produziu segundo os dados do mmpt:

Este ano (24): 1250kwh
Total: 3250kwh

A energia tem sido usada praticamente para carregar o carro, já que estou em on-grid com pinça apenas na garagem.

Bem, o que me trás aqui? Tenho dúvidas em como aumentar a produção (soluções)?
A pergula tem-se comportado à altura... nem mexe! O dono é que não tem tido tempo\vontade de a tratar (manutenção).
Neste momento a instalação está assim: O que pretendo? Aumentar a produção.
A ideia principal seria aumentar a barra de suporte um pouco para colocar 3 painéis e também colocar mais 3 na parte de baixo. Ou seja, quero colocar 6 painéis.

Agora, a minha indecisão que tem surgido:
Tirar aqueles painéis e colocar 4 (2+2) com mais potência (>550w) e aqueles aproveitar para colocar em outro mppt (em frente da casa, onde nesta altura a caminhar para o inverno, apanha muito sol. Enquanto atrás, começa a apanhar sombra da casa). Neste caso, não mexo na estrutura de suporte que existe.
Colocar kits ajustáveis em altura, permitindo assim aumentar as barras de suporte, e colocar os 3 painéis que tenho. E adquirir mais 3 com o mesmo tamanho (Vmp) para criar o segundo array.
Kits: https://pt.aliexpress.com/item/1005006330847422.html

No segundo caso, consigo ter ângulo para o inverno mas não sei se a fiabilidade daqueles kits aguentam 3 paineis (total 75 kgs). Atrás consigo colocar mais braços, mas à frente apenas consigo ter os postes para colocar os suportes frontais!! Cheira-me a pouco

Acho que já me decidi... não há nada como falar "alto" (ou para a parede), que o discernimento apura-se!
Tenho 3m de largura (de suporte de barra), portanto um painel de 650W tem +/- as seguintes medidas:
2384 x 1303 x 35 mm

[aperto\limitador] + [painel] + [aperto\limitador] + [painel] + [aperto\limitador] = 20+1303+20+1303+20 = 2663 mm (total)

Dos 3000 - 2663 = 33cm (15 cm de cada lado que é o tamanho dos postes... impek)
Fico ainda com (um pequeno) espaço para a limpeza dos ditos. O angulo é muito pouco mas suficiente para não ficar com água, como tive no primeiro inverno... estavam "deitados".

Arranja aí mais um painel, isso assim fica demasiado assimetrico.
Não tens tido problemas com sujidade, pois têm tão pouca inclinação...

renateves Escreveu: ↑sexta out 11, 2019 3:16 pm Obrigado pela resposta.

Para já não estou a ponderar o off-grid. Não tenho potência para isso... creio para já é aproveitar as baterias que estão em casa a descansar (à algum tempo) e começar a amortizar e aproveitar o solinho... embora este ano o nevoeiro não tem dado tréguas

A tecnologia que está a descansar é lítio... 24 módulos da AESC. Começo a ter dúvidas como montar já que os meus conhecimentos sobre Voltagens\Amp são poucos... mas vocês vão ajudar

Claro, aproveitar as baterias que já tem é uma ótima ideia! Lítio é excelente para sistemas solares, mas é importante entender bem as tensões e correntes para montar tudo com segurança. Conte com a ajuda do fórum para esclarecer dúvidas!
