Ora viva Axe!

Os trabalhos na tua motinha começaram já faz algum tempo, só ainda não tinha colocado as fotos no pc:

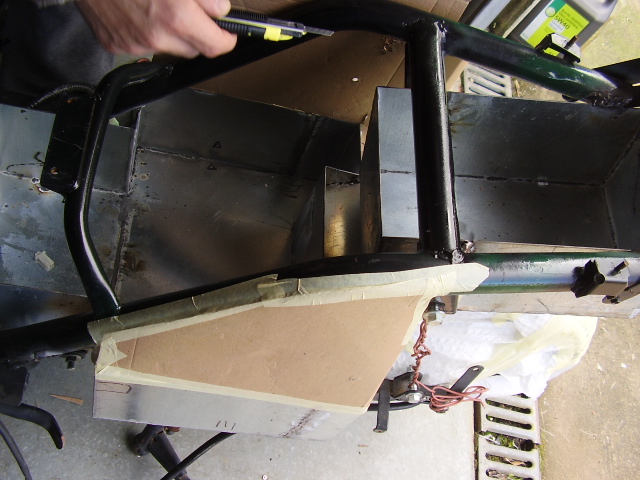

Depois de feitas as caixas das baterias em chapa zincada 1,5mm, para poder albergar 3P 20Ah GBS (3 X 20 = 60Ah) 16S (3072Wh), faltava o aproveitamento de espaço tipico "JR Lav".
Depois de feitas as caixas das baterias em chapa zincada 1,5mm, para poder albergar 3P 20Ah GBS (3 X 20 = 60Ah) 16S (3072Wh), faltava o aproveitamento de espaço tipico "JR Lav".
2014-02-21 18.19.35.jpg (141.59 KiB) Visto 3127 vezes

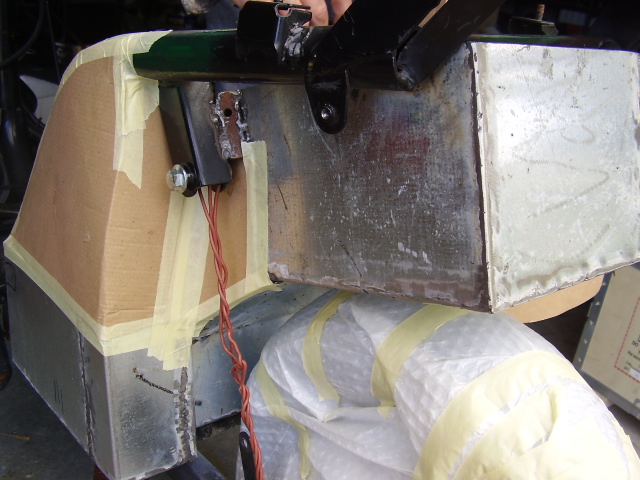

Com base no minimo de recolha do amortecedor, define-se os extremos para as caixas das baterias e para o guarda-lamas. Tudo aproveitadinho ao maximo!
Com base no minimo de recolha do amortecedor, define-se os extremos para as caixas das baterias e para o guarda-lamas. Tudo aproveitadinho ao maximo!
2014-02-21 18.19.49.jpg (141.5 KiB) Visto 3127 vezes

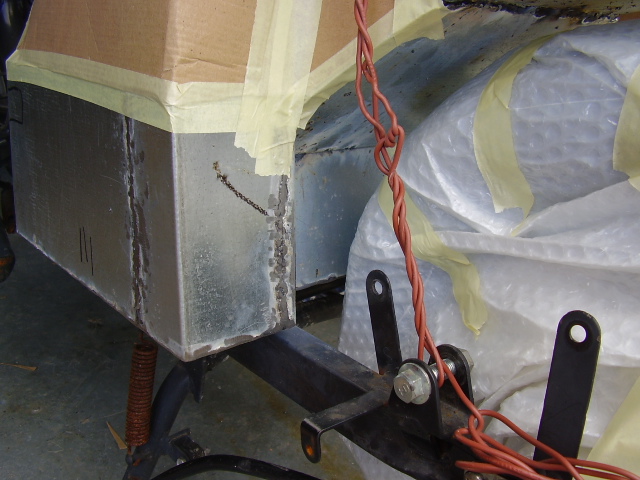

O arame puxa o eixo oscilante para os mínimos de trabalho dos amortecedores.
O arame puxa o eixo oscilante para os mínimos de trabalho dos amortecedores.
2014-02-21 18.20.00.jpg (141.72 KiB) Visto 3127 vezes

Re: Ekoway V2000 [Viseu]

Enviado: sexta mar 07, 2014 5:57 am
por Jorge Rocha
Continuação...
Alguns baldes mais tarde...
Alguns baldes mais tarde...
2014-02-22 15.28.10.jpg (121.57 KiB) Visto 3127 vezes
2014-02-22 15.27.25.jpg
2014-02-22 15.27.25.jpg (117.42 KiB) Visto 3127 vezes
Por dentro metal, por fora espuma de poliuretano.
Por dentro metal, por fora espuma de poliuretano.
2014-02-22 15.28.43.jpg (133.61 KiB) Visto 3127 vezes

Re: Ekoway V2000 [Viseu]

Enviado: sexta mar 07, 2014 6:08 am
por Jorge Rocha
Continua...
Ainda mais fibra para reforçar as paredes interiores do aproveitamento de espaço debaixo do banco...
Ainda mais fibra para reforçar as paredes interiores do aproveitamento de espaço debaixo do banco...
2014-02-22 16.52.21.jpg (117.54 KiB) Visto 3125 vezes
Depois de pronto!
Depois de pronto!
2014-02-22 21.07.57.jpg (126.47 KiB) Visto 3125 vezes
Vista do guarda-lamas incorporado e de toda a cobertura da chapa com fibra, para maior isolamento, resistência e durabilidade.
Vista do guarda-lamas incorporado e de toda a cobertura da chapa com fibra, para maior isolamento, resistência e durabilidade.
2014-02-22 21.07.21.jpg (119.82 KiB) Visto 3125 vezes

Re: Ekoway V2000 [Viseu]

Enviado: terça mar 18, 2014 6:27 pm
por Axe
Aposto que assim as baterias não vão apanhar nenhuma constipação! Muito bom, já estou ansioso por ver como ficará

Re: Ekoway V2000 [Viseu]

Enviado: terça mar 18, 2014 8:34 pm
por Jorge Rocha
Mais...
Pelicula anti-derrapante e com algum isolamento eléctrico e térmico, para dar uma boa base às células.
Pelicula anti-derrapante e com algum isolamento eléctrico e térmico, para dar uma boa base às células.
A cor das ferramentas em conformidade com as células :)
A cor das ferramentas em conformidade com as células :)
verificação e ensaio do espaço.
verificação e ensaio do espaço.

Re: Ekoway V2000 [Viseu]

Enviado: terça mar 18, 2014 8:49 pm
por ricardocruzs2
Está a ficar com óptimo aspecto :)

Força com isso, já faz tempo que não passo por ti e só tens tempo para me veres a matrícula... :lol:

Re: Ekoway V2000 [Viseu]

Enviado: terça mar 18, 2014 8:54 pm
por Jorge Rocha
Continua...
Instalação feita com aproveitamento de chapas em aluminio, que tinham vindo a envolver as células, ficando com uma secção superior a 20mm2, mais do que suficiente para as correntes nominais de serviço.
Instalação feita com aproveitamento de chapas em aluminio, que tinham vindo a envolver as células, ficando com uma secção superior a 20mm2, mais do que suficiente para as correntes nominais de serviço.
Saída da bateria.
Saída da bateria.
Ligadores de barra de junção, embora que pareça pouco profissional, serve perfeitamente para fazer leituras de todas as células, para fazer balanceamento ou para mais tarde colocar um bom BMS para poupar o trabalho.
Ligadores de barra de junção, embora que pareça pouco profissional, serve perfeitamente para fazer leituras de todas as células, para fazer balanceamento ou para mais tarde colocar um bom BMS para poupar o trabalho.

Re: Ekoway V2000 [Viseu]

Enviado: terça mar 18, 2014 9:03 pm
por Jorge Rocha
Depois de levar uma placa de isolante térmico, levou uma de fibra de vidro por cima, para lhe dar resistência mecanica, e isolar ainda melhor electricamente.
Depois de levar uma placa de isolante térmico, levou uma de fibra de vidro por cima, para lhe dar resistência mecanica, e isolar ainda melhor electricamente.
Parte de baixo com pequeno aproveitamento.
Parte de baixo com pequeno aproveitamento.
De outro ângulo...
De outro ângulo...
Esta mota ainda vai ao encontro Gingabike, e terá a sua prima "Swen 4,3KWh" em companhia.

Re: Ekoway V2000 [Viseu]

Enviado: terça mar 18, 2014 9:25 pm
por Mumia
gostei bastante de ver as fotos!!! assim sim da gosto :) bom trabalho e melhor relato fotografico e com o respectivo texto :)

resta-me dizer... venham mais fotooosssss :lol: :lol: e claro uma continuação de optimo trabalho :)

Re: Ekoway V2000 [Viseu]

Enviado: terça mar 18, 2014 10:24 pm
por galt
Impecável todo o teu trabalho. Parabéns! 8-) :idea:

Re: Ekoway V2000 [Viseu]

Enviado: quarta mar 19, 2014 8:44 am
por A.Marques
Muitos parabéns mais um excelente trabalho by JR LAB. :D

Re: Ekoway V2000 [Viseu]

Enviado: quarta mar 19, 2014 8:41 pm
por Axe
Verdadeiro trabalho de profissional. Ou melhor que profissional! Muito bom aspecto mesmo.

Re: Ekoway V2000 [Viseu]

Enviado: quinta mar 20, 2014 1:12 am
por paulogil
Boas
Hoje tive o prazer de assistir aos trabalhos nesta motita. E digo-te que fiquei com bastante inveja.
Assisti a montagem do "CB", também este com muito bom aspecto.
Continua assim Jorge Rocha, estás no bom caminho.

Um abraço

Re: Ekoway V2000 [Viseu]

Enviado: quinta mar 20, 2014 1:44 am
por Jorge Rocha
Muito obrigado a todos por vossas amigas palavras!
Tento fazer o melhor, para receber o melhor, e com a vossa ajuda tudo se torna mais fácil.
Mais uma vez muito obrigado!

Re: Ekoway V2000 [Viseu]

Enviado: quinta mar 20, 2014 6:48 am
por MVS
Esses trabalhos de aproveitamento do espaço disponível em fibra deixam-me encantado Jorge. Parabéns.

Re: Ekoway V2000 [Viseu]

Enviado: sexta mar 28, 2014 2:15 am
por Jorge Rocha
Antes de mais, um obrigado a todos!

Reparei que ainda não tinha colocado as ultimas fotos dos trabalhos:

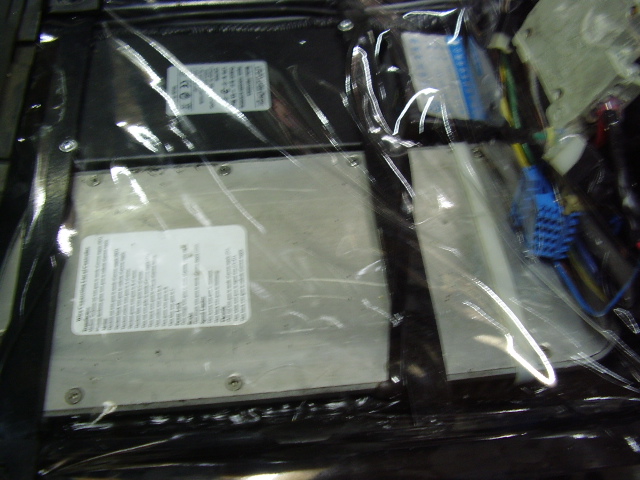

Controlador, carregador e conversor DC/DC ficaram muito bem, todos no espaço vago que tinha debaixo do pousa pés. Assim diminui as possibilidades de entrar água nos mesmos e com a ventilação do carregador, mantém-nos sempre bem secos a cada carregamento.
Controlador, carregador e conversor DC/DC ficaram muito bem, todos no espaço vago que tinha debaixo do pousa pés. Assim diminui as possibilidades de entrar água nos mesmos e com a ventilação do carregador, mantém-nos sempre bem secos a cada carregamento.
2014-03-09 16.57.26.jpg (142.58 KiB) Visto 2787 vezes

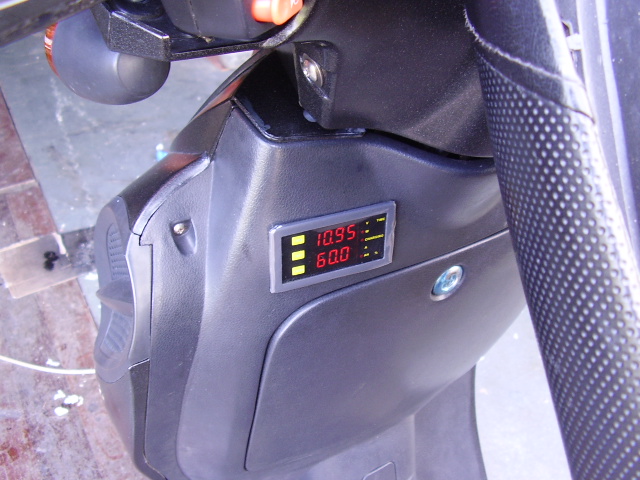

Um CB muito fiavel e com uma utilidade pratica boa quanto basta. Quando fui ao encontro Gingabike, em 35km subi 50m e ela gastou aproximadamente 1% por cada quilometro realizado. Quando depois foi com seu dono para Viseu, gastou um pouco mais, penso que uns 85% para 80Km. Temos que ver que a elevação entre o encontro em Águeda e Viseu deverá andar próxima dos 450m. Torna-se tranquilo andar de VE verificando sua percentagem da capacidade.
Um CB muito fiavel e com uma utilidade pratica boa quanto basta. Quando fui ao encontro Gingabike, em 35km subi 50m e ela gastou aproximadamente 1% por cada quilometro realizado. Quando depois foi com seu dono para Viseu, gastou um pouco mais, penso que uns 85% para 80Km. Temos que ver que a elevação entre o encontro em Águeda e Viseu deverá andar próxima dos 450m. Torna-se tranquilo andar de VE verificando sua percentagem da capacidade.
2014-03-10 15.16.23.jpg (141.26 KiB) Visto 2787 vezes

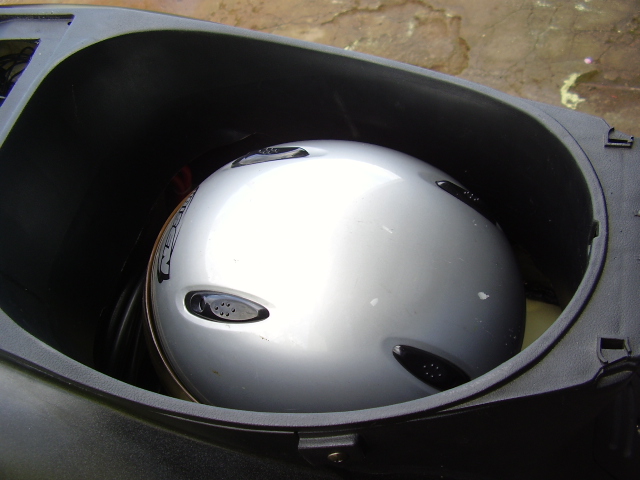

O espaço debaixo do banco ficou já digno para albergar um capacete integral (pelo menos um que tinha em casa entrou e deu para fechar o banco sem esforçar nada, que não é o da foto).
O espaço debaixo do banco ficou já digno para albergar um capacete integral (pelo menos um que tinha em casa entrou e deu para fechar o banco sem esforçar nada, que não é o da foto).
2014-03-10 15.15.53.jpg (141.14 KiB) Visto 2787 vezes

Re: Ekoway V2000 [Viseu]

Enviado: sexta mar 28, 2014 2:30 am
por Jorge Rocha

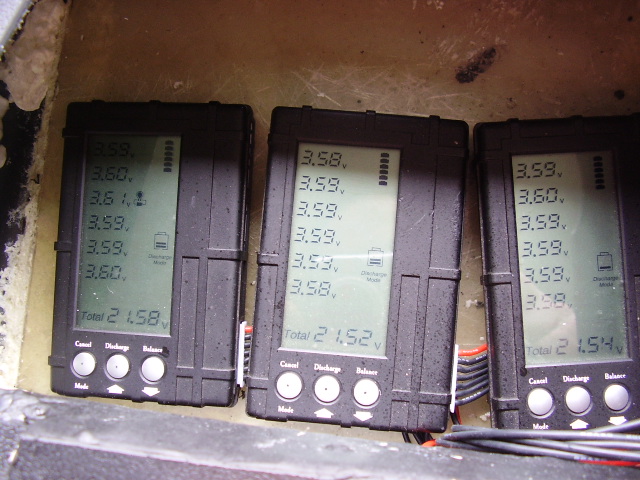

As 16 células logo após o 2º balanceamento (o 1º balanceamento foi feito com as células todas em paralelo, mas já tinha sido à uns 3 meses).
As 16 células logo após o 2º balanceamento (o 1º balanceamento foi feito com as células todas em paralelo, mas já tinha sido à uns 3 meses).
2014-03-10 15.30.37.jpg (137.73 KiB) Visto 2786 vezes

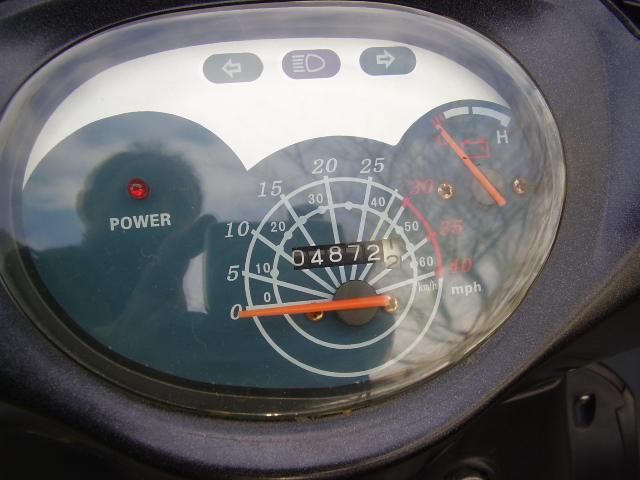

Não tirei fotos antes, mas este acrílico  estava amarelo e um pouco fosco por ter sido deixado o plástico que vem aquando novo. O trabalho foi lixar com lixa a água, de 3 grãos diferentes, e de seguida polir com massa de polir, desde a mais grossa à mais fina. Ficou como novo!
Não tirei fotos antes, mas este acrílico estava amarelo e um pouco fosco por ter sido deixado o plástico que vem aquando novo. O trabalho foi lixar com lixa a água, de 3 grãos diferentes, e de seguida polir com massa de polir, desde a mais grossa à mais fina. Ficou como novo!
2014-03-10 15.16.32.jpg (143.12 KiB) Visto 2786 vezes

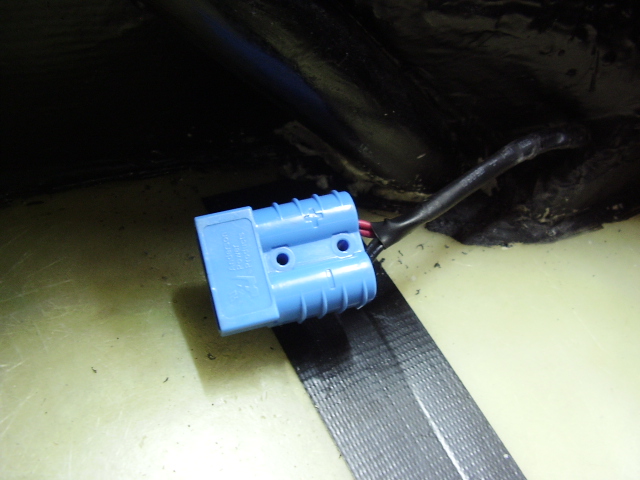

Uma tomada extra para poder desta forma juntar um carregador externo e fazer um carregamento completo em aproximadamente 2 horas.
Uma tomada extra para poder desta forma juntar um carregador externo e fazer um carregamento completo em aproximadamente 2 horas.
2014-03-09 16.58.22.jpg (144.19 KiB) Visto 2786 vezes
E assim ficou mais um veiculo preparado para mais 200.000Km.

Muitos Kms sem problemas e diverte-te AXE!

Re: Ekoway V2000 [Viseu]

Enviado: sexta mar 28, 2014 7:34 am
por A.Marques
Muitos parabéns, mais um excelente trabalho by JR Lab. :D

Re: Ekoway V2000 [Viseu]

Enviado: sexta mar 28, 2014 10:01 am
por zeuz
Belo trabalho!

Ver pessoas como tu a fazê-los, dá-nos confiança para arriscar a comprar uma chinesa, sem receio de ficarmos com um mono em casa. ;)

Re: Ekoway V2000 [Viseu]

Enviado: sexta mar 28, 2014 11:20 am
por Jorge Rocha
É esse o objectivo, transmitir confiança na compra destes veículos, dar-lhe maior versatilidade, e torna-los assim facilmente amortizados pelos quilómetros efectuados.
Já dei vida a mais de 10 veículos, que todos juntos estão a fazer mais de 15.000Km/mês. São sempre perto de 500 Litros de combustível poupados a cada mês, 6 Mil por ano. É esse o impacto que causa ao planeta, e é isso que mais me motiva.
