AEROGERADOR QUASE TODO FEITO DE SUCA
-
Autor do tópico - Membro Silver
- Mensagens: 193
- Registado: quarta set 24, 2008 7:32 pm
Re: AEROGERADOR QUASE TODO FEITO DE SUCA

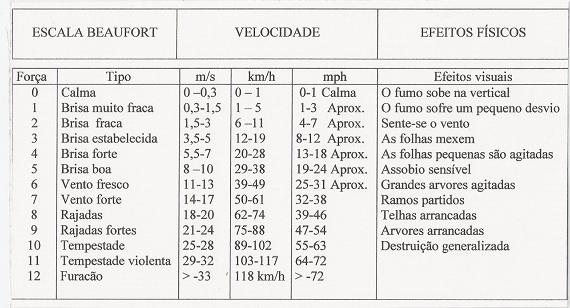

com a tabela em baixo consegue-se avaliar sem aparelhos a velocidade do vento.
esta tabela foi tirada do livro produza energia a partir do vento.
autor roland roger
esta tabela foi tirada do livro produza energia a partir do vento.
autor roland roger
- Anexos
-
- 8 001.jpg (42.4 KiB) Visto 11206 vezes
-
- Membro
- Mensagens: 11
- Registado: domingo mai 31, 2009 3:27 pm
Re: AEROGERADOR QUASE TODO FEITO DE SUCA
muitos parabéns...projecto excelente!
tbem já pensei fazer um mas com gerador de carro! como nunca consegui produzir energia à manivela acabei por desistir!
quanto custou o alternador de 1000w?
continuação de um bom projecto
tbem já pensei fazer um mas com gerador de carro! como nunca consegui produzir energia à manivela acabei por desistir!
quanto custou o alternador de 1000w?
continuação de um bom projecto
-
Autor do tópico - Membro Silver
- Mensagens: 193
- Registado: quarta set 24, 2008 7:32 pm
Re: AEROGERADOR QUASE TODO FEITO DE SUCA
o alternador é a peça mais cara do aerogerador pois custou 250 euros. mas se fores comprar todo o material para fazeres um com a mesma potência, e somaras as horas de trabalho de certeza que te fica mais caro. comprei numa loja em almada que vende material deste. o nome é ages se procurares na internet lá aparece o endereço completo.
-
Autor do tópico - Membro Silver
- Mensagens: 193
- Registado: quarta set 24, 2008 7:32 pm
Re: AEROGERADOR QUASE TODO FEITO DE SUCA

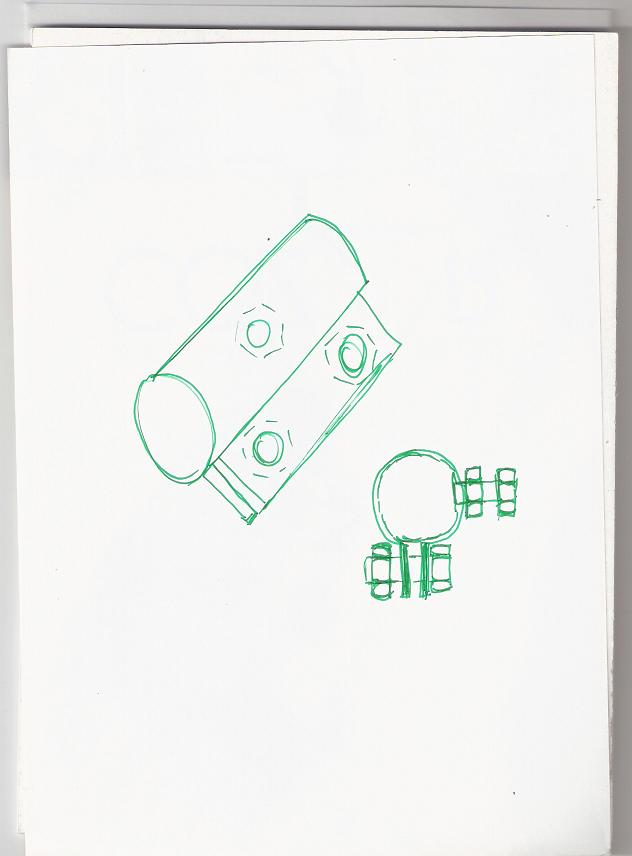

amigo estreminador para fixar o alternador fiz um tubo de ferro no torno mecânico com a medida do eixo do estactor. cortei com um disco de corte inox no sentido longitudinal o tubo. de forma a fazer um tubo aberto ao comprido. num lado e no outro do corte soldei ao comprimento dois rectângulos de chapa furados para levarem dois parafusos de aperto. na parede lateral do tubo fiz um furo com rosca para meter um parafuso de fixação do eixo, pela parte frézada «plana». depois do alternador enfiado no tubo e fixo aperta-se os parafusos de baixo. o efeito é o de uma braçadeira de aperto. fiz um desenho á pressa para melhor entendimento.
- Anexos
-
- 10.JPG (30.99 KiB) Visto 11016 vezes
-
- Membro
- Mensagens: 17
- Registado: terça ago 18, 2009 9:49 pm
- Localização: v.n. de mil fontes
Re: AEROGERADOR QUASE TODO FEITO DE SUCA
boas
encontrei esta animação e resolvi postar aqui.
pode ter interece para alguem
como funciona uma retificação de 3 fases
encontrei esta animação e resolvi postar aqui.
pode ter interece para alguem
como funciona uma retificação de 3 fases
"Se ele não se encaixam, use um martelo maior."
-
Autor do tópico - Membro Silver
- Mensagens: 193
- Registado: quarta set 24, 2008 7:32 pm
Re: AEROGERADOR QUASE TODO FEITO DE SUCA
silva não percebi o que queres mostrar
-
- Membro
- Mensagens: 17
- Registado: terça ago 18, 2009 9:49 pm
- Localização: v.n. de mil fontes
Re: AEROGERADOR QUASE TODO FEITO DE SUCA
olá
pois é que eu não consigo por aqui é um pequeno vidio
tentei várias vezes e nada
pois é que eu não consigo por aqui é um pequeno vidio
tentei várias vezes e nada
"Se ele não se encaixam, use um martelo maior."
-
Autor do tópico - Membro Silver
- Mensagens: 193
- Registado: quarta set 24, 2008 7:32 pm
Re: AEROGERADOR QUASE TODO FEITO DE SUCA
Projecto concluído. Esteve em testes, que se revelaram pouco encorajadores, devido ao pouco vento do local. Aguarda montagem em torre mais alta.
-
- Membro Platinium
- Mensagens: 7877
- Registado: sexta set 04, 2009 1:04 am
- Localização: Amadora
Re: AEROGERADOR QUASE TODO FEITO DE SUCA
Para quem não conseguir postar videos ou imagens, tem 15 minutos para experimentar se dá.silva1962 Escreveu:boas
encontrei esta animação e resolvi postar aqui.
pode ter interece para alguem
como funciona uma retificação de 3 fases
Se não conseguir deve apagar a mensagem. Isto serve para todos, pois assim como está, não se chega a conclusão e fica, mensagens em off topic postados.
Ao não conseguir postar, quer seja video, imagem ou ficheiro pede a ajuda dum colaborador ou moderador por pm que lhe indicará como postar.
-
- Membro Silver
- Mensagens: 113
- Registado: terça jul 27, 2010 2:44 pm
- Localização: Brasil - SP
Re: AEROGERADOR QUASE TODO FEITO DE SUCA
Gostei, e quais são as características elétricas deste aerogerador?
-
Autor do tópico - Membro Silver
- Mensagens: 193
- Registado: quarta set 24, 2008 7:32 pm
Re: AEROGERADOR QUASE TODO FEITO DE SUCA

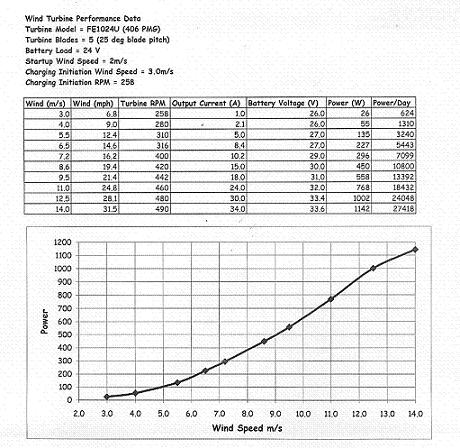

As características do aerogerador são as descritas na tabela, e a imagem é a da foto.
- Anexos
-
- gerador03.jpg (25.11 KiB) Visto 9236 vezes
-
- 24.jpg (50.98 KiB) Visto 9236 vezes
-
- Membro Gold
- Mensagens: 1149
- Registado: sábado abr 26, 2008 12:39 am
- Localização: Beira Alta
Re: AEROGERADOR QUASE TODO FEITO DE SUCA
BRICOLEIRO Escreveu:Projecto concluído. Esteve em testes, que se revelaram pouco encorajadores, devido ao pouco vento do local. Aguarda montagem em torre mais alta.
Boas!
Já ando por aqui no fórum algum tempo mas só hoje o @electronick me indicou este tópico e tem algo em comum o meu sistema, o gerador usado neste tópico é igual ao meu e é aqui que começa algumas perguntas para ver se o tipo de pás usadas pelo @BRICOLEIRO se teem um bom rendimento com ventos fracos?
Não sei se já foi visto o meu tópico pelo @BRICOLEIRO que é este AQUI , como dá para ver eu também tenho um gerador igual só que com as pás que veem com o kit, só que a minha zona é muito fraca em ventos e já vi algures que o conjunto de 3 pás sendo elas maiores para este tipo de gerador e para o meu caso ventos fracos são melhor por oferecerem mais torque logo produz mais corrente.
@BRICOLEIRO pode deixar aqui mais alguns resultados do gerador... como se portam as pás... amperes máximo produzido pelo gerador... regalador de carga...
..........:::::Pré-Reforma:::::..........
-
- Membro
- Mensagens: 6
- Registado: domingo mai 28, 2017 6:10 pm
Re: AEROGERADOR QUASE TODO FEITO DE SUCA
PARABÉNS....VC TERIA O PROJETO DESSAS HÉLICES?jama Escreveu: ↑sábado out 24, 2009 10:07 pmbricoleiro Escreveu:neste pequeno trabalho tentarei mostrar como construi as peças, e as suas proveniências.
construção das pás
a hélice foi construída de madeira de casquinha, tirada de caixotes de mercadorias. toda a madeira foi aparelhada e convertida em ripas compridas e finas. de seguida foi colada com cola de madeira para embarcações, e unida de forma a fazer tábuas de 20x180x5cm. para as medidas ( corda, angulo de ataque, configuração aerodinâmica etc.) recorri a um sitio na internet, dos muitos que felizmente estão a nossa disposição. á um em especial que bem «vasculhado» encontra-se lá tudo, é windstuffnow.com
sem duvida esta expectacular,parabens
