Re: O 2ª do Silva

Mensagem por cascavelo » quinta mai 20, 2010 3:06 am

realmente está tudo certo, a única alternativa a meu ver seria tentar o procedimento que lhe passei, fazendo um furo no início das fases para separa-las e soldando um fio em cada uma, depoi ligando o fim de uma ao início de outra formando o triângulo, assim baixaria a tensão e aumentaria a corrente. não sei se mesmo assim chegaria aos nívei desejados, ou seja 14 a 16 volts com carga.
com estes imàs seu alternador tem que gerar pelos menos 10 amperes a 12 volts, com o estator correto deve dar pelo menos o dobro disto.
não vai da pra carregar as baterias se não conseguir baixar a tensão e aumentar a corrente, pra entender melhor procure um documento que postei aqui, "estudo sobre baterias".


Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » quinta mai 20, 2010 9:44 am

ñ daria para carregar um banco maior de baterias, por exemplo de 48v, juntando 4 baterias em serie ?
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%


cascavelo
Membro Dedicado
Membro Dedicado
Mensagens: 68
Registado: quarta ago 12, 2009 11:18 pm
Estado: Desligado

Re: O 2ª do Silva

Mensagem por cascavelo » quinta mai 20, 2010 5:30 pm

o problema será o controlador de carga, acho que você não conseguirá encontrar projeto para 48v, e pra comprar vai achar no máximo pra 24v e tentar carregar baterias sem controlador de carga não da certo, você perderá as baterias por sobrecarga ou esgotamento profundo.
dá pra usar o aero como está pra carregar baterias de 12v, você vai precisar instalá-lo ao vento pra ver a que velocidade ele gira, pode ser que gire a menos de 200 rpms devido ao grande número de de espiras, que faz com que fique pesado, e talvez ele ao vento não passe dos 16 v. mas o rendimento deve ser baixo, por volta dos 5 a.
mas faça os testes práticos, instale e faça medições com a força do vento. se der use assim mesmo, mas considere refazer o estator no futuro.
talvez a força eólica disponível em sua localidade só chegue a este rendimento mesmo, tomara que não, pra poder valer a pena.
curiosidades minhas: qual a espessura do estator? e a que distância os imãs giram do estator? essas informações são importantes pra tentar melhorar o conjunto.

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » sexta mai 21, 2010 12:07 pm

bom dia cascavelo,aqui vão os dados, o estator tem de espessura cerca de 17mm, e os discos de imans estão afastados cerca de 2 a 3 mm do estator.
agora só uma curiosidade, estive a tentar simular um carregamento de uma bateria de 12v ou seja, sem controlador e com cautela tendo em atenção as rotações e a voltagem, liguei diretamente o gerador a bateria e o que aconteceu foi o seguinte, o gerador ficou um pouco pesado, mas menos do que quando liguei a lampada de 12v de automovel, mas a voltagem dificilmente passava dos 10v, com 40 a 45 rpm, que conclusão se pode tirar.
obrigado.
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » sexta mai 21, 2010 12:11 pm

silva_fuinha Escreveu:talvez a força eólica disponível em sua localidade só chegue a este rendimento mesmo, tomara que não, pra poder valer a pena.
quando afirma isto, esta a querer dizer que apenas com ventos fortes é que o gerador vai girar, certo, ou ñ entendi bem.
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%


cascavelo
Membro Dedicado
Membro Dedicado
Mensagens: 68
Registado: quarta ago 12, 2009 11:18 pm
Estado: Desligado

Re: O 2ª do Silva

Mensagem por cascavelo » sábado mai 22, 2010 5:28 am

quanto a espessura do estator, parece que está bom, quanto mais fino melhor, mas a distância dos imãs é que não está correta,
é necessário que os discos girem praticamente raspando na resina, 1mm é o maximo a considerar neste aspecto, se puder ser menos é melhor.
tente aproximar mais os discos das bobinas, e veja como rendimento melhora consideravelmente.
é muito importante quando montamos o conjunto de bobinas que tudo fique o mais plano possível, para que os discos com imãs girem de maneia uniforme, mantendo sempre a mesma distância da superfície em resina.
se em algum lado você notar que a resina está mais grossa que do outro, tente aplainar com um lixa, quando o discos estiverem girando eles podem até raspar de leve na superfície, desde que não crie atrito ou venha a danificar o isolamento das bobinas.
quando mencionei o força dos ventos é mais ou menos isso mesmo.
quanto ao peso na rotação, vai depender de quantos amperes a bateria necessita, com um banco de baterias grande sem um controlador, o aero talvez nem gire. você até pode testar sem um controlador , mas depois de instalado não deixe ligado sem um controlador de carga , pois fatalmente vai danificar a bateria. não há como saber a rotação máxima de um aerogerador ao vento, vai depender do clima.
tente aumentar a rotação até atingir 14 volts, pois a bateria só começa a carregar a partir dos 13,5 v. se conseguir isto com umas 150/200 rpms ligado em uma bateria só já está bom.

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » quarta jul 07, 2010 12:39 am

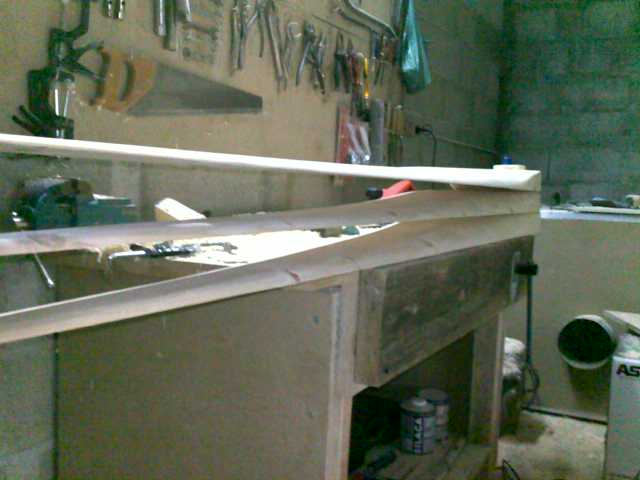

realmente a ideia de lixar um pouco os discos é excelente, e já estou a tratar disso, mas neste momento acabei as minhas laminas, ambas as três, e ficaram com apenas 3,5kg de peso, cada uma é claro.
estou também a trabalhar no meu controlador, que futuramente irei postar imagens e tenho algumas duvidas para tirar. inté
Anexos
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » quarta jul 07, 2010 12:39 am

outro ângulo.
Anexos
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » quarta jul 07, 2010 12:41 am

e que tal, deu cá um prazer fazer isto...hi hi hi
Anexos
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » quinta out 07, 2010 11:30 pm

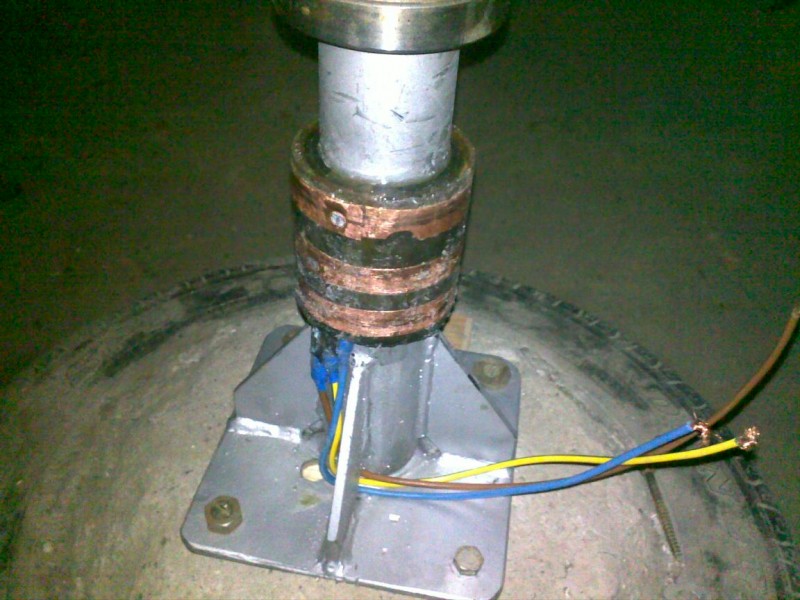

mais uma vez, boas a todos, tenho estado bastante ocupado, mas ñ tarda nada o meu gerador esta ao vento, o regulador já esta pronto e mais ou menos testado, andei a fazer sapatas para erguer o tubo e este já esta pronto, só apenas falta erguer os cabos da ponta, mas com a chuva, que tem estado.......... aqui vão mais uma fotos para dar luz aos olhos...
Anexos
Base do poste.jpg
Base do poste.jpg (39.36 KiB) Visto 3997 vezes
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » quinta out 07, 2010 11:31 pm

e como ñ poderia deixar de se ver o tubo...
Anexos
Poste de 16m.jpg
Poste de 16m.jpg (60.63 KiB) Visto 3996 vezes
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » segunda out 18, 2010 11:22 pm

boas a todos, mais uma vez, e como se diz: grão-a-grão vai maomé a montanha, hi, hi, hi.
Anexos
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » segunda out 18, 2010 11:23 pm

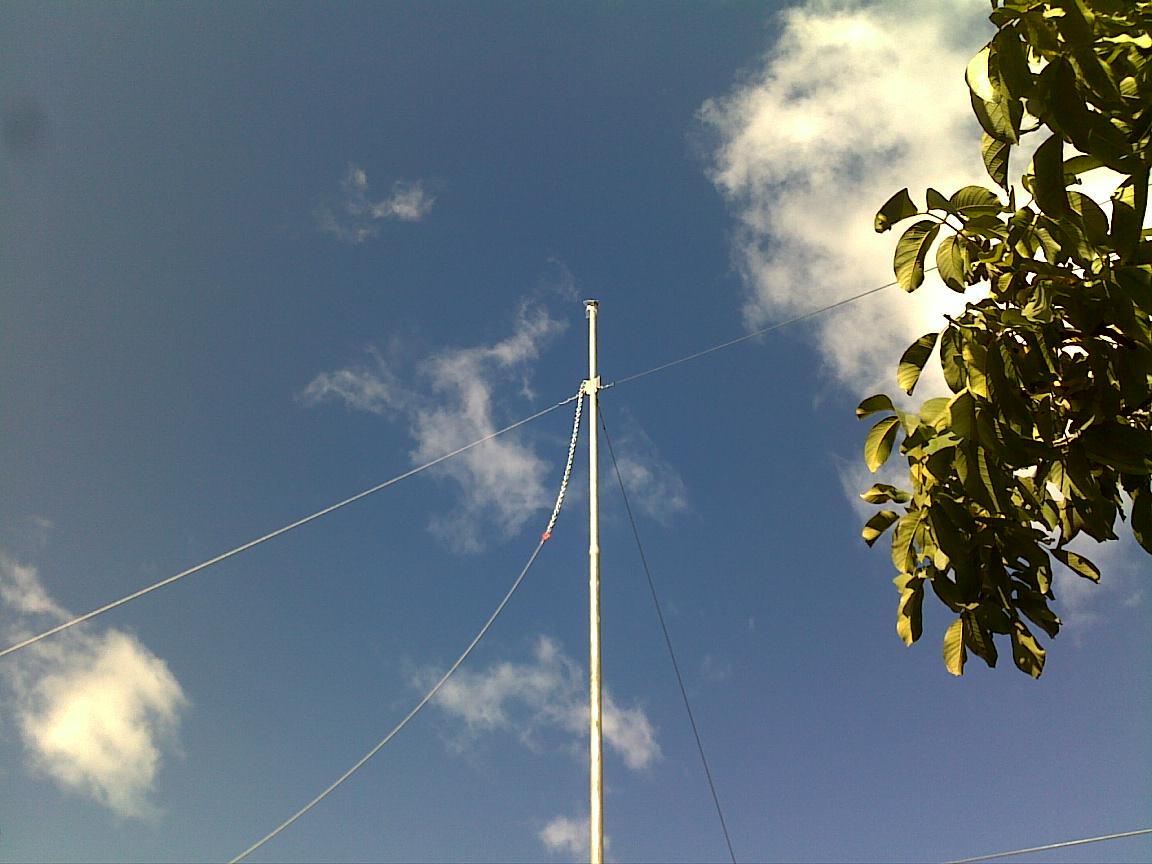

aki estão os 16m de pé.
Anexos
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » segunda out 18, 2010 11:23 pm

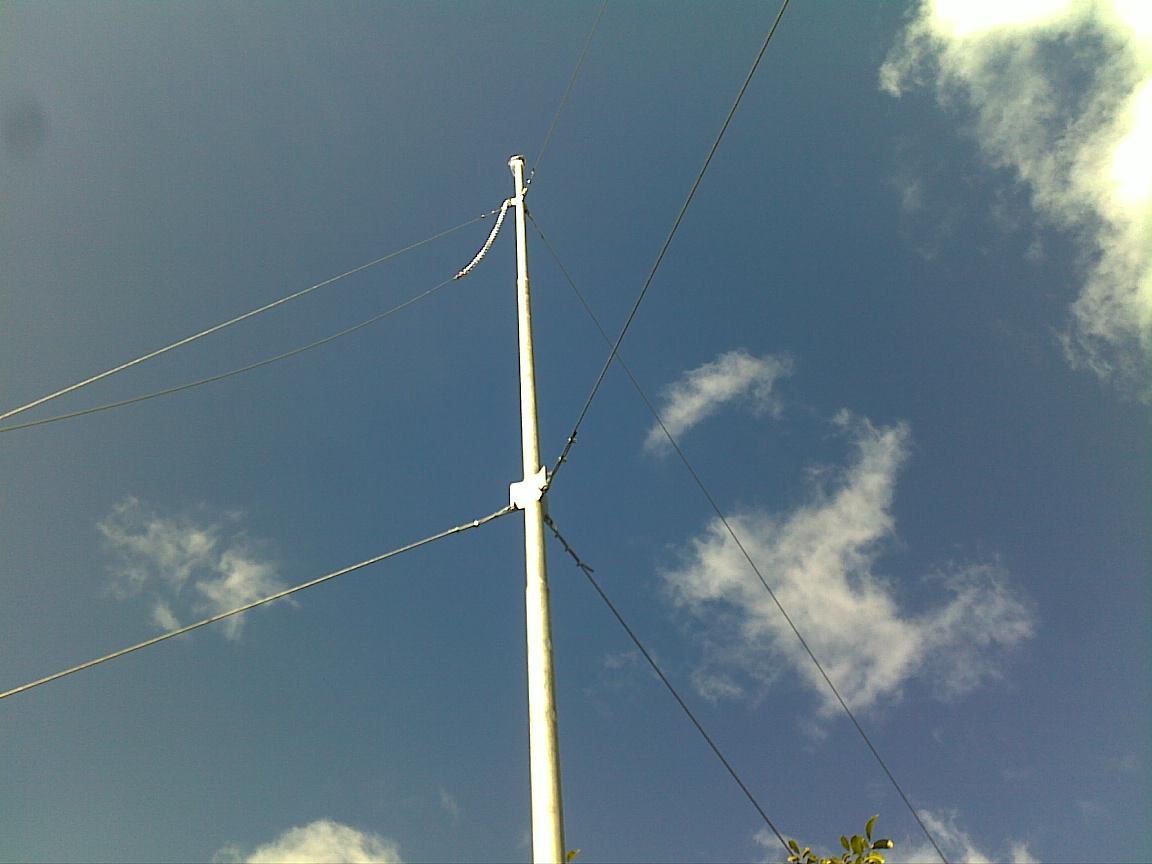

, já falta pouco.
Anexos
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » quarta nov 10, 2010 9:53 pm

pois boas a todos mais uma vez, o projecto lá vai andando, mas a passo de caracol. mais uma fotos para animar o pessoal.
Anexos
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » quarta nov 10, 2010 9:59 pm

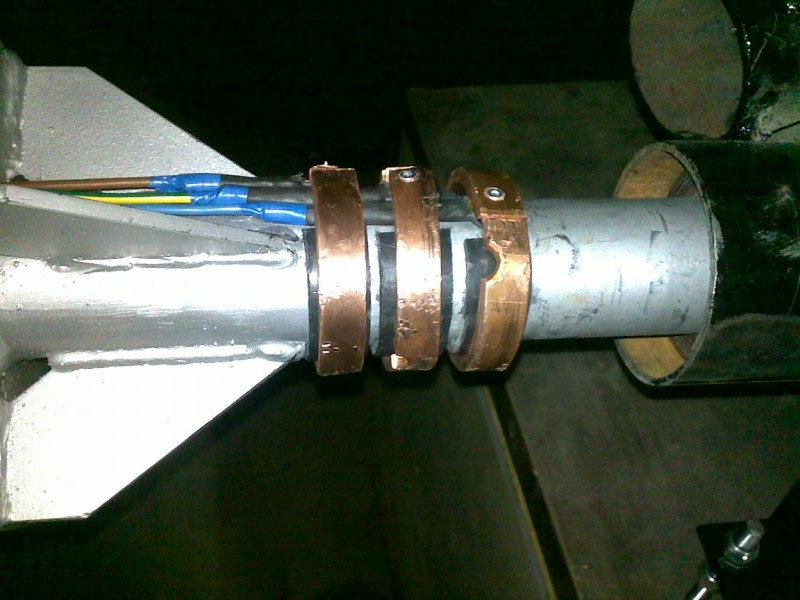

tenho uma pequena duvida, podem me dar uma ajuda, estou na transição da corrente do gerador para a torre, ou seja, saída de três fios de lá de cima para baixo.
a duvida é a seguinte:
quando estiver a içar a torre, hã algum inconveniente em conectar na base os três fios de saída para prender as pás, para ñ haver rotação das mesmas? ou é prejudicial, para o estator? obrigado.
Anexos
conecção poste 2 (1).jpg
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » quarta nov 10, 2010 10:00 pm

isto ainda esta em bruto, falta preencher com resina e polir tudo no final.
Anexos
conecção poste 2 (2).jpg
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » quinta nov 18, 2010 11:07 pm

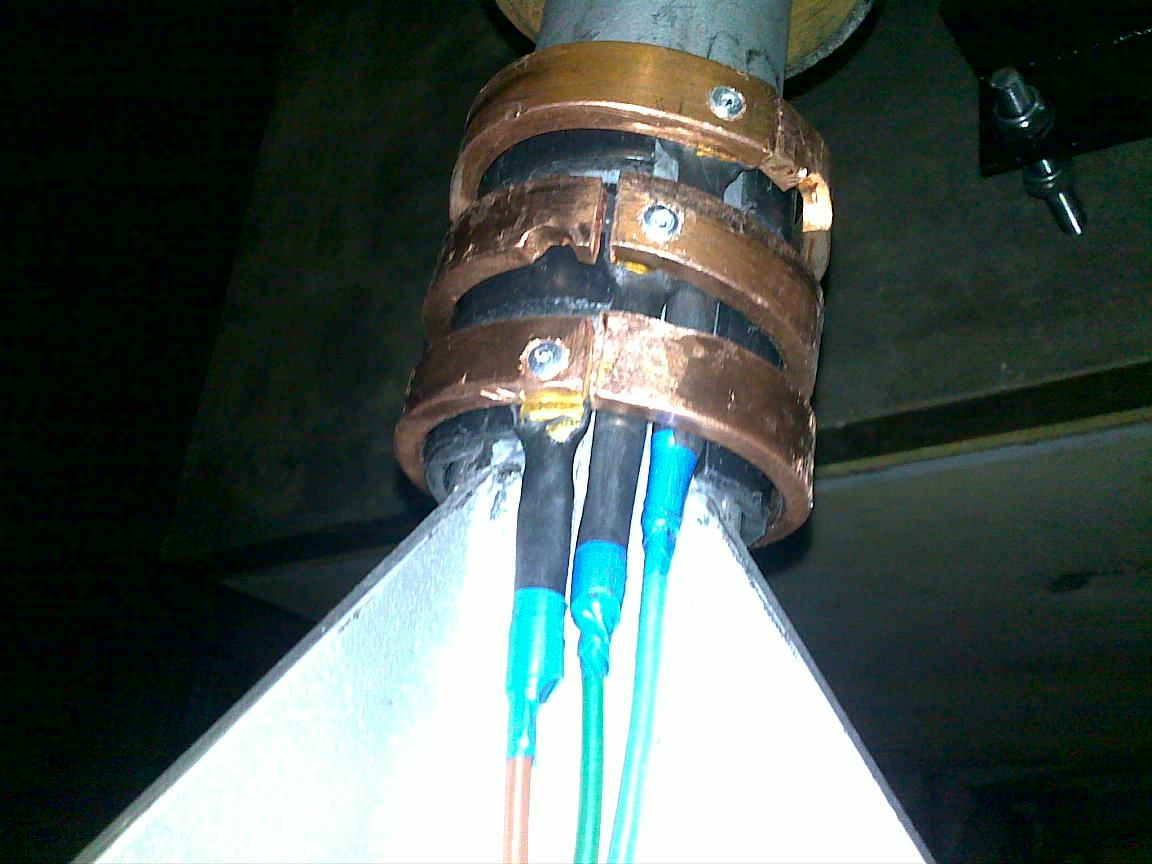

os três contactos já com resina.
Anexos
Cobre com resina.jpg
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » quinta nov 18, 2010 11:09 pm

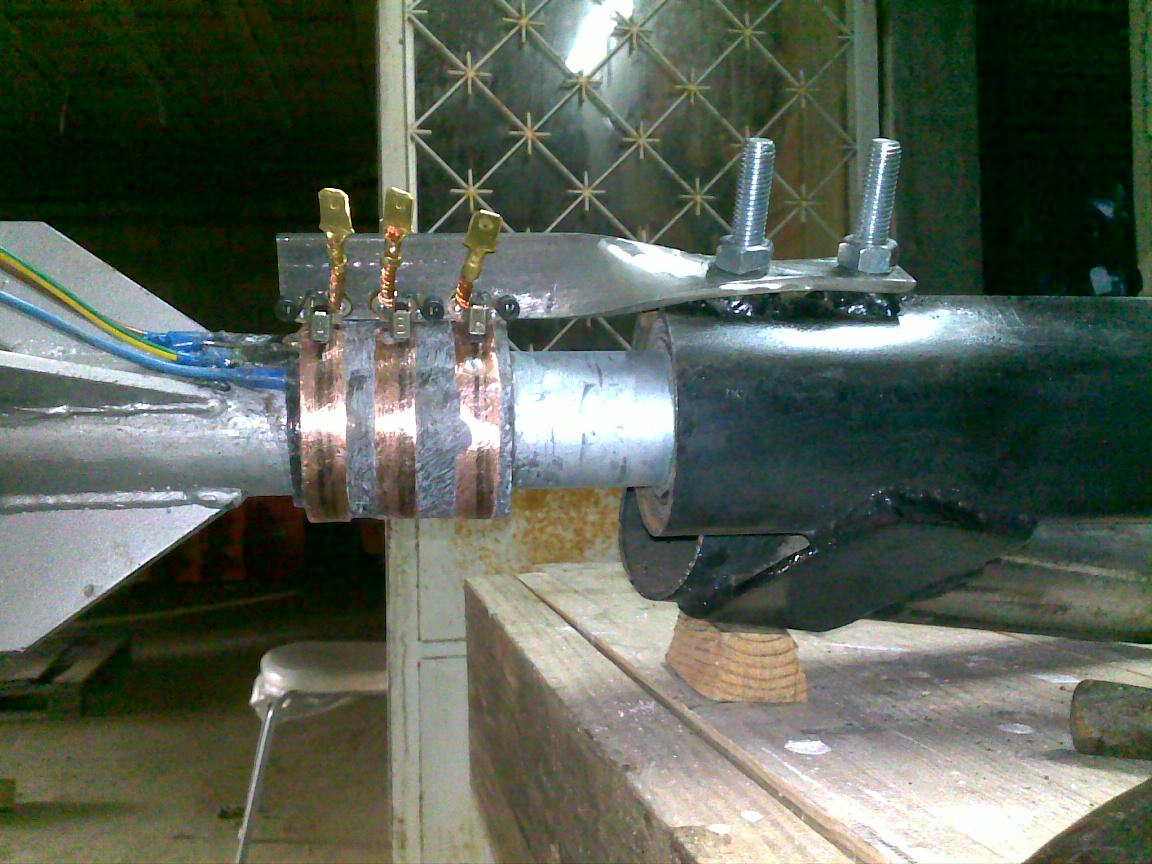

os contactos no cobre e as respectivas escovas e saídas.
Anexos
Escovas e saidas.jpg
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%

Avatar do Utilizador

Autor do tópico
silva_fuinha
Membro Silver
Membro Silver
Mensagens: 238
Registado: sexta nov 28, 2008 12:31 pm
Localização: TRÁS-OS-MONTES
Estado: Desligado

Re: O 2ª do Silva

Mensagem por silva_fuinha » quinta nov 18, 2010 11:14 pm

outra....
Anexos
Nunca é tarde...PARAR É MORRER, a minha mulher apoia-me a 100%
