Energia hídrica

Mensagem por Dima »

boas pessoal, estou a fazer uma maquete que demonstra o funcionamento de energia hídrica, ou seja, tenho de criar um rio artificial que desce de uma montanha e roda o motor que passa de energia mecânica para a eléctrica. sei que o que disse é muito vago por isso vou tentar explicar-vos alguns pormenores.
tenho a base que é 2.50x1.60m, também tenho a bomba suficientemente potente (não percebo muito disso mas já fiz algumas experiências e parece que puxa bem a agua, no rotulo diz 12v ~ 26w ) que era da piscina da minha irmã por isso acho que não vai haver problema com elevar a agua até acima da montanha (a bomba liga-se a ficha 220v mas já pensei em comprar um painel fotovoltaico para a alimentar o que tornava a maquete ainda mais"ecológico").
bomba de agua
bomba de agua
base da maquete
base da maquete
a montanha em si em principio vai ter 60cm de altura e ainda não decidi o comprimento porque vai afectar na velocidade com que a agua vai descer.

o objectivo é ter energia suficiente para acender uns leds
acho que é uma ideia interssante e quero tornar possivel realizar este projecto com a vossa ajuda

deixo aqui uma imagem com a ideia como vai ficar, claro pois vou melhorando como os vossos conselhos.
obrigado

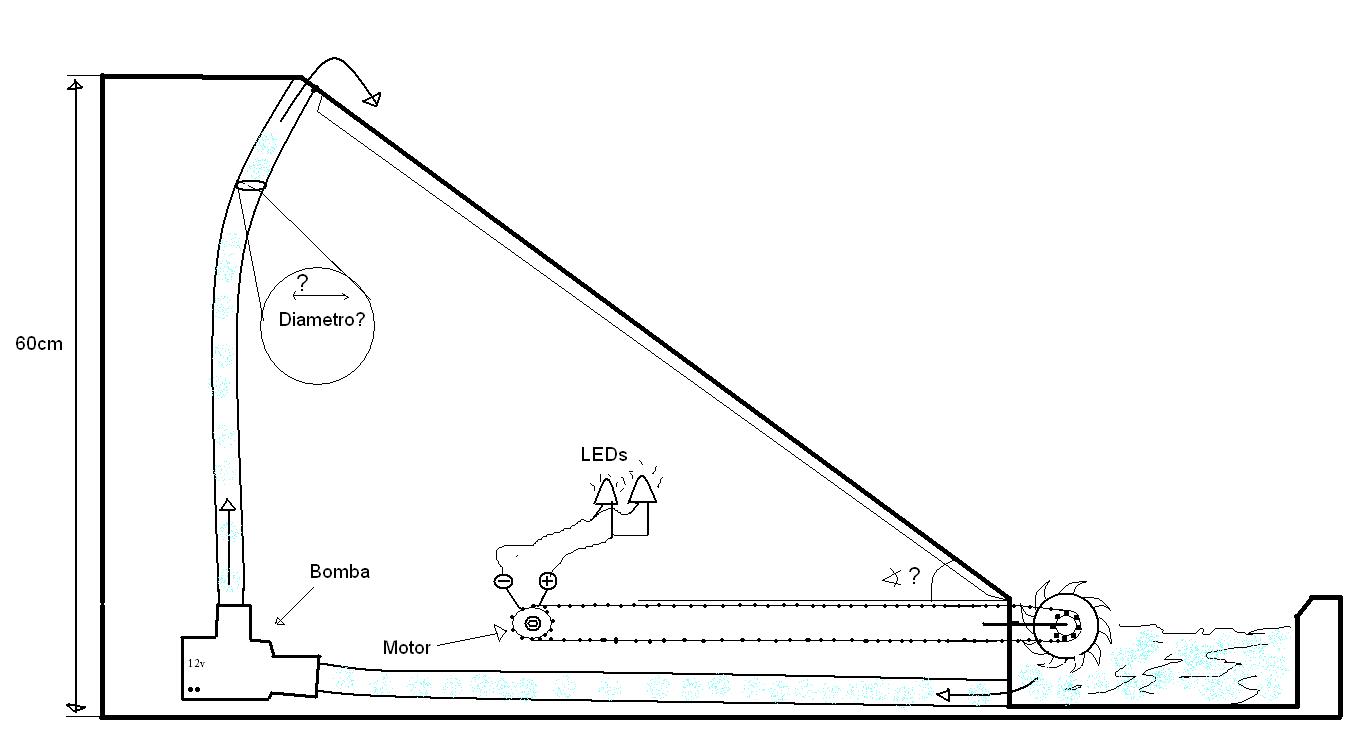

ideia inicial como vai ficar a maquete :D
ideia inicial como vai ficar a maquete :D
Imagem

Avatar do Utilizador

Master
Membro Silver
Membro Silver
Mensagens: 718
Registado: domingo fev 17, 2008 7:06 pm
Localização: Santa Iria de Azóia

Re: Energia hídrica

Mensagem por Master »

è para algum projecto escolar?
ou pretendes ver só se funciona?
acho que já vi aqui neste mesmo forum alguem que fez o mesmo mas num rio.
depois de montado mostra a malta umas fotos.
Dos Fracos Não Reza a História...


Autor do tópico
Dima
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: segunda fev 02, 2009 3:07 pm

Re: Energia hídrica

Mensagem por Dima »

ó pá, eu ja tive essa ideia ha algum tempo, como a energia eolica ja era muito conhecida queria experimentar outra coisa qqr so que nnca tive tempo disponivel e pensava que era "impossivel" de consturir tal coisa sozinho. agora apareceu'me uma oportunidade de fazer isso na escola e eu aproveitei. ja tenho mais conhecimentos do que antes e tenho uns amigos a ajudar'me e portanto queria aproveitar agora para realizar este projeto.
eu ja andei aqui a ver e nao encontrei nada parecido com o meu projeto por isso criei o novo topico.
Imagem


Autor do tópico
Dima
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: segunda fev 02, 2009 3:07 pm

Re: Energia hídrica

Mensagem por Dima »

boas pessoal, hora bem, ja que ninguem me ajuda venho aqui para mostrar os progressos que ja fiz com a montanha durante este tempo. claro que ainda ha muita coisa para fazer, enfim.

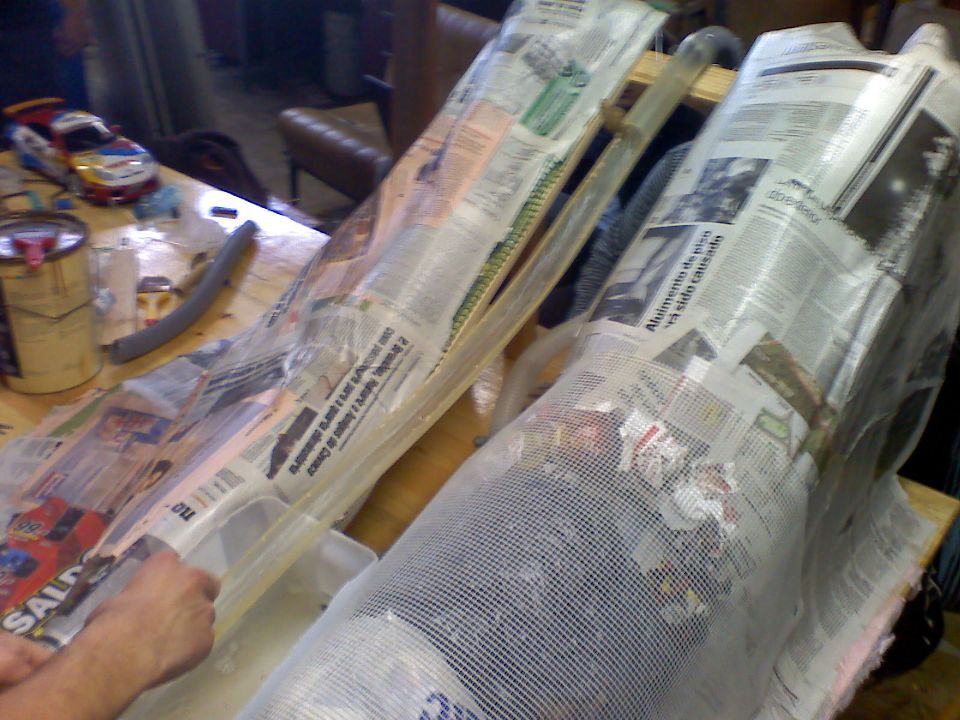

esqueleto da montanha
esqueleto da montanha

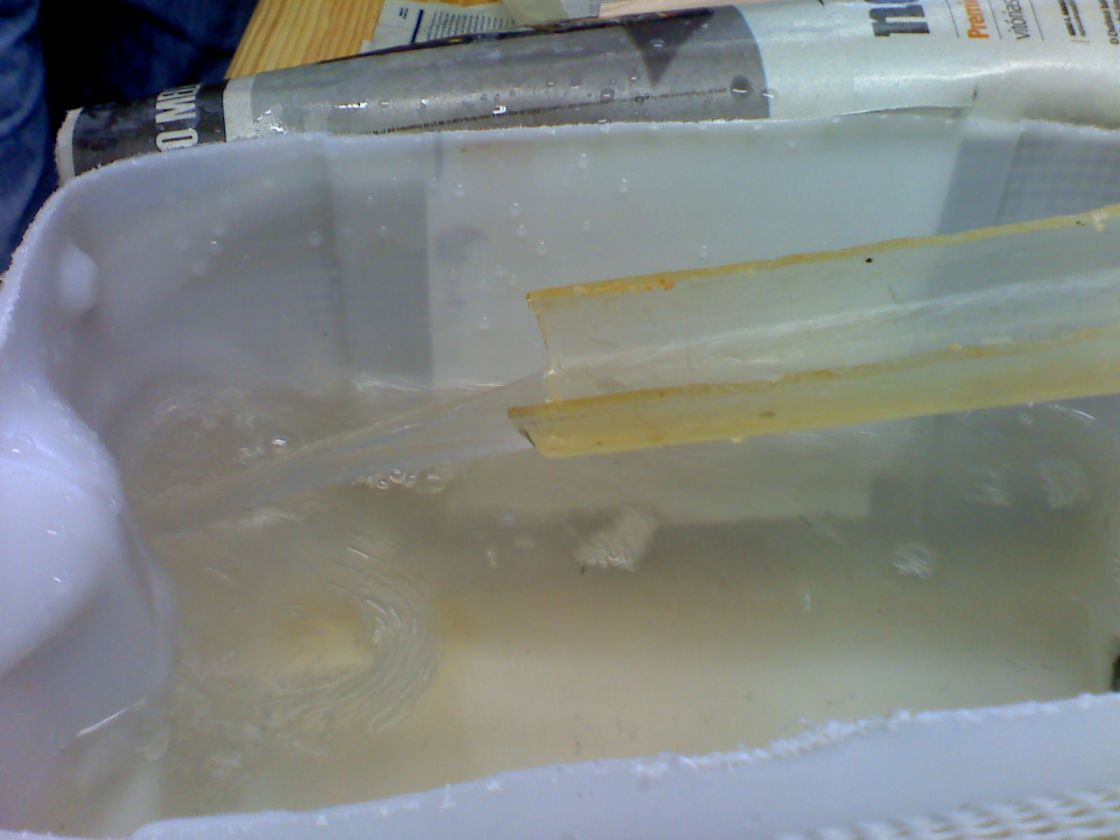

força da agua
força da agua

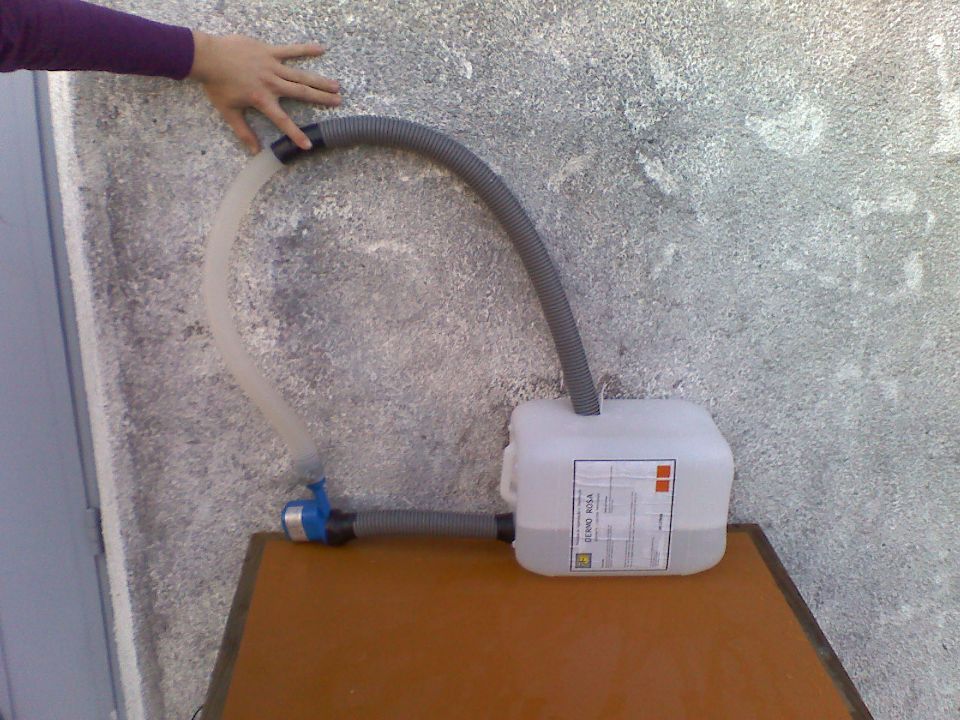

ciclo da agua com a bomba
ciclo da agua com a bomba

Link
Imagem

Avatar do Utilizador

mix
Membro Silver
Membro Silver
Mensagens: 768
Registado: domingo jun 08, 2008 3:12 pm
Localização: Coimbra

Re: Energia hídrica

Mensagem por mix »

boas, o teu projecto fez-me lembrar um episódio dos planet mechanics que é muito semelhante à maquete que estás a fazer, mas eles fizeram numa escala real alimentando uma pequena pousada no meio das montanhas.


Link

[[]]
13000km a electrões
Sócio nº 60


Autor do tópico
Dima
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: segunda fev 02, 2009 3:07 pm

Re: Energia hídrica

Mensagem por Dima »

ahah, estes gajos sao uns malucos xd por acaso nunca tinha visto este video mas a ideia basica daquilo que quero fazer é mais ou menos isso. a unica coisa util que posso tirar do video é o angulo do local onde sai a agua e o design da roda da agua em si, que será a proxima coisa que vou ter de fazer
obrigado []
Imagem

Avatar do Utilizador

mix
Membro Silver
Membro Silver
Mensagens: 768
Registado: domingo jun 08, 2008 3:12 pm
Localização: Coimbra

Re: Energia hídrica

Mensagem por mix »

esse vídeo é apenas um resumo do episódio se conseguires arranjar o episódio completo tiras muito mais info. continua com o bom trabalho!

[[]]
13000km a electrões
Sócio nº 60


Autor do tópico
Dima
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: segunda fev 02, 2009 3:07 pm

Re: Energia hídrica

Mensagem por Dima »

pois, realmente, eles devem dizer mais promenores sobre a construçao. vou pesquisar para ver se encontro o episódio completo pois digo qualquer coisa obrigado
Imagem


Autor do tópico
Dima
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: segunda fev 02, 2009 3:07 pm

Re: Energia hídrica

Mensagem por Dima »

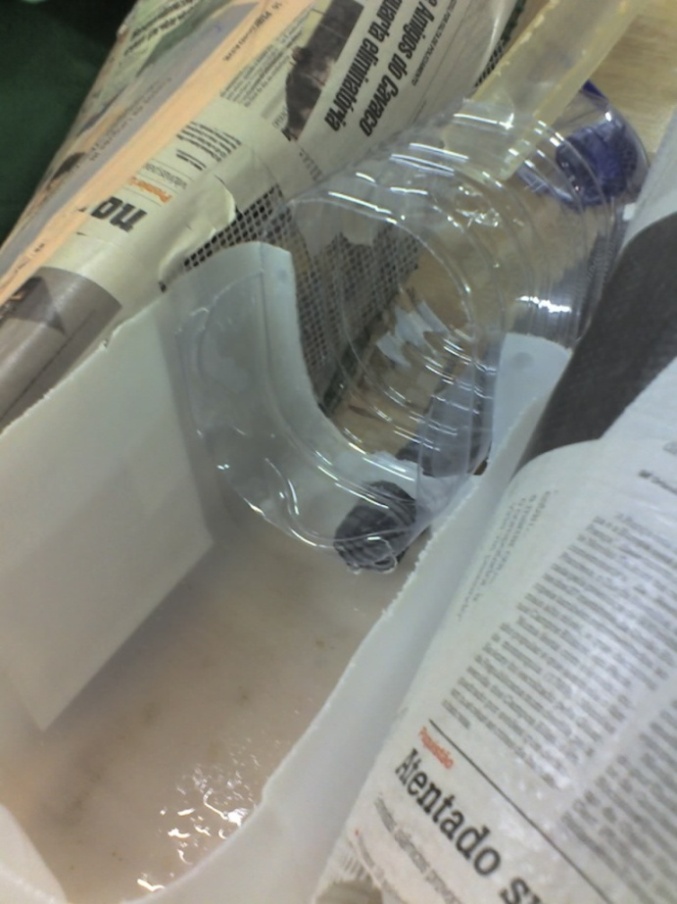

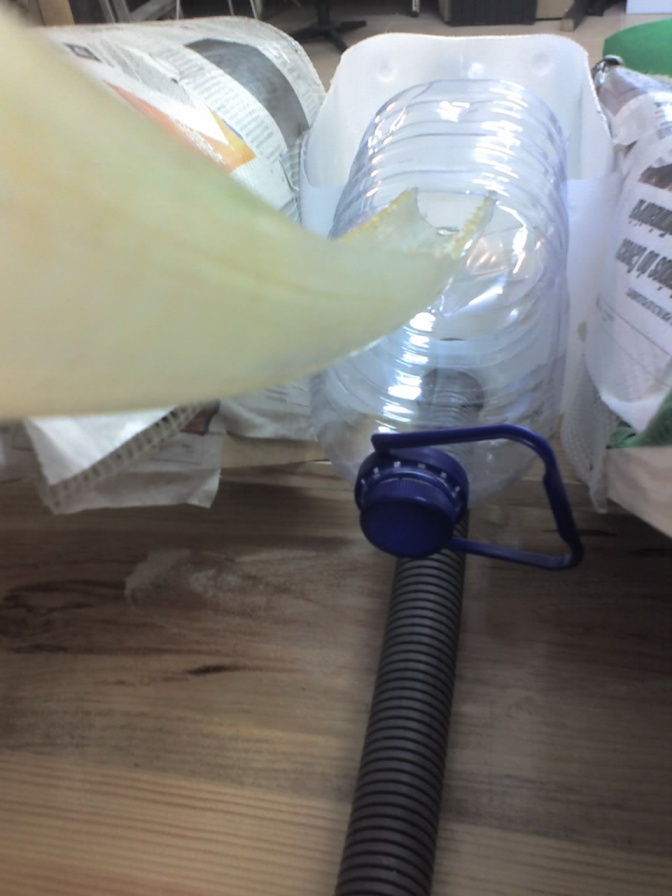

mais uma pequena alteraçao do depósito de agua, foi uma ideia para a roda ficar coberta e na desperdiçar a agua agora preciso de alguns conselhos para isolar os dois depósitos, obrigado
vista de trás
vista de trás
vista de frente
vista de frente
Imagem

Avatar do Utilizador

FERNANDO PEREIRA
Membro Silver
Membro Silver
Mensagens: 443
Registado: sábado abr 07, 2007 6:02 pm
Localização: corroios

Re: Energia hídrica

Mensagem por FERNANDO PEREIRA »

silicone e cola daquela utilizada para colar cabos electricos, são sticks tipo plástico que se colocam nas pistolas que derretem, quase, esses "sticks".


Autor do tópico
Dima
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: segunda fev 02, 2009 3:07 pm

Re: Energia hídrica

Mensagem por Dima »

sim, tou em pensar utilizar aquele silicone que tapa os buracos dos lavatórios, eu tinha isso em casa mas ja tava seco -.-' tenho de comprar um novo.
um amigo tem cola dessa mas secalhar nao deve dar porque tb vai derreter com a temperatura o garrafão que é de plástico por isso a melhor solução deve ser o silicone mesmo.
Imagem

Avatar do Utilizador

mix
Membro Silver
Membro Silver
Mensagens: 768
Registado: domingo jun 08, 2008 3:12 pm
Localização: Coimbra

Re: Energia hídrica

Mensagem por mix »

a melhor solução era mesmo a cola quente pois apenas derrete o garrafão se tocares com a ponta da pistola no garrafão porque a cola derrete a uma temperatura muito mais baixa que a do garrafão!
a vantagem da cola quente é que cola logo e é fácil emendar erros, com a silicone tens que esperar, sem lhe poderes mexer, umas 24h para secar...

[[]]
13000km a electrões
Sócio nº 60


Autor do tópico
Dima
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: segunda fev 02, 2009 3:07 pm

Re: Energia hídrica

Mensagem por Dima »

hum, vou experimentar isso então, pois ponho aqui as fotos a mostar como ficou
obrigado pelos conselhos pessoal
Imagem


Autor do tópico
Dima
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: segunda fev 02, 2009 3:07 pm

Re: Energia hídrica

Mensagem por Dima »

boas pessoal, tenho aqui mais uns progressos do projeto.
sempre optei por silicone porque era o que havia mais a mão

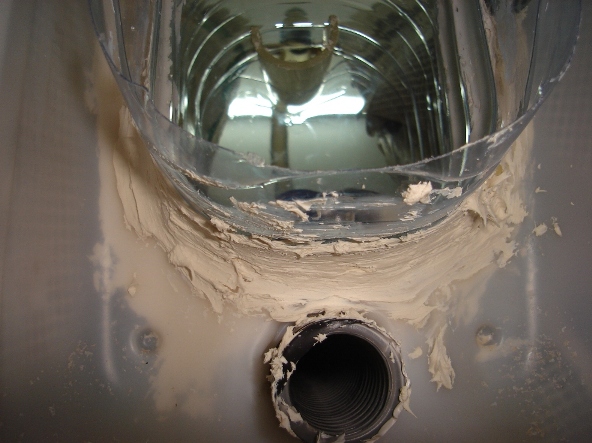

Silicone
Silicone

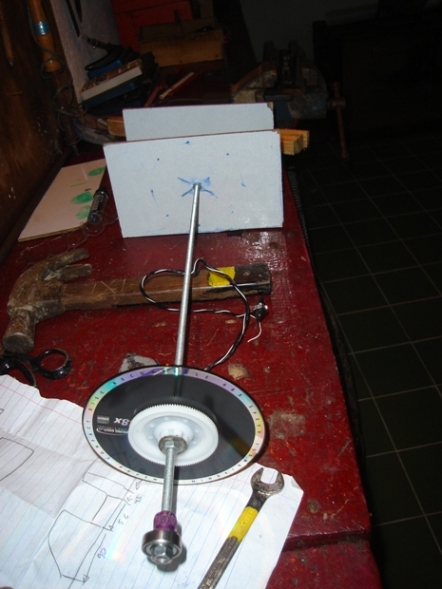

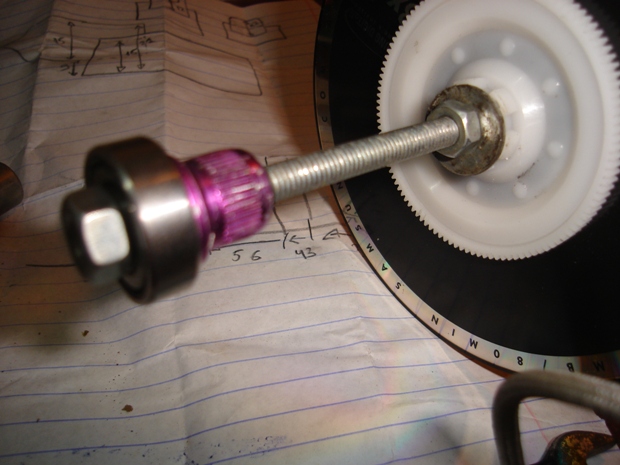

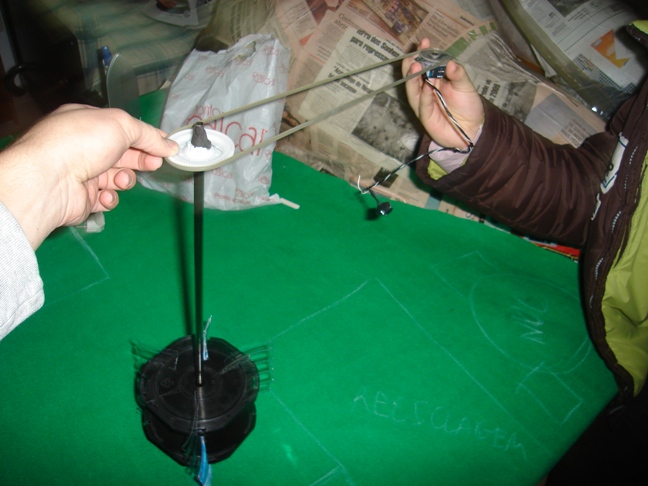

fiz uma roda de agua experimental só para ver que dificuladades vou encontrar quando construir a verdadeira
material:
ferro do scanner
2 caixas vazias de pack 50cd's
rolamentos de skate
silicone
montes de fita-cola

tem aqui umas fotos:
cont.....
Imagem


Autor do tópico
Dima
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: segunda fev 02, 2009 3:07 pm

Re: Energia hídrica

Mensagem por Dima »

e pronto, por fim nao conseguí fazer nada com isso mas ja sei mais ou menos como vai ser. ja tenho algum material e fiz um desenho no paint para dar-vos uma ideia como vai ficar.

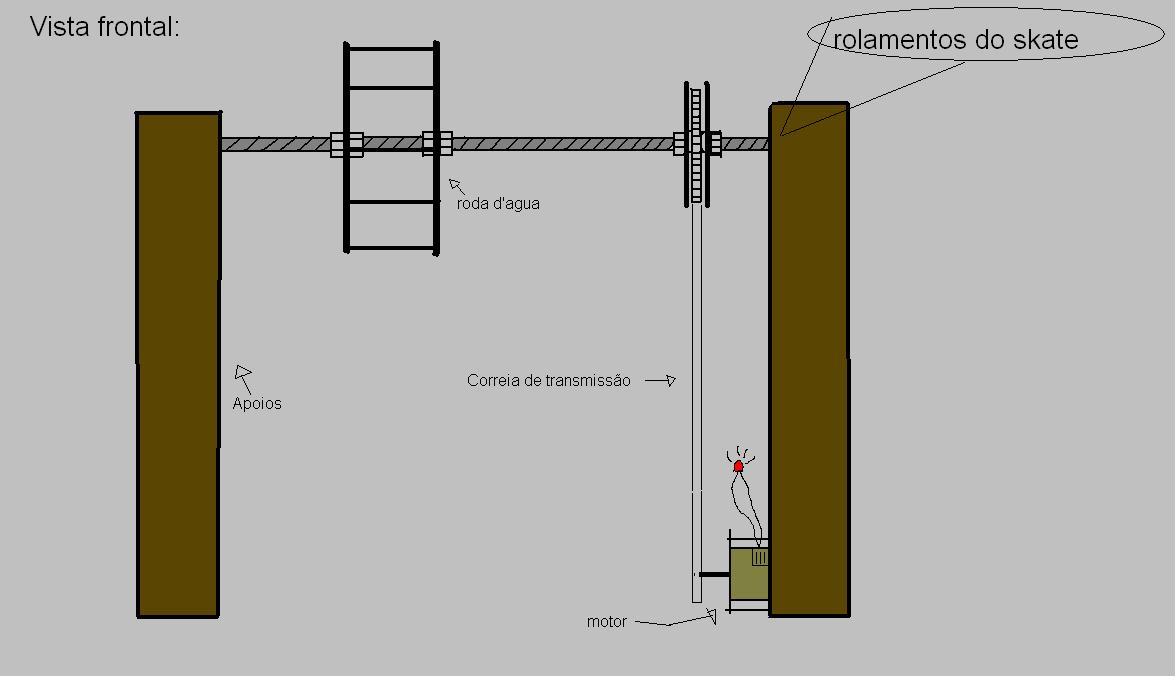

Vista frontal
Vista frontal
Imagem


Autor do tópico
Dima
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: segunda fev 02, 2009 3:07 pm

Re: Energia hídrica

Mensagem por Dima »

a principal dúvida que tenho é de que material construir a própria roda e quantas pás terá para aproveitar o máximo dela.

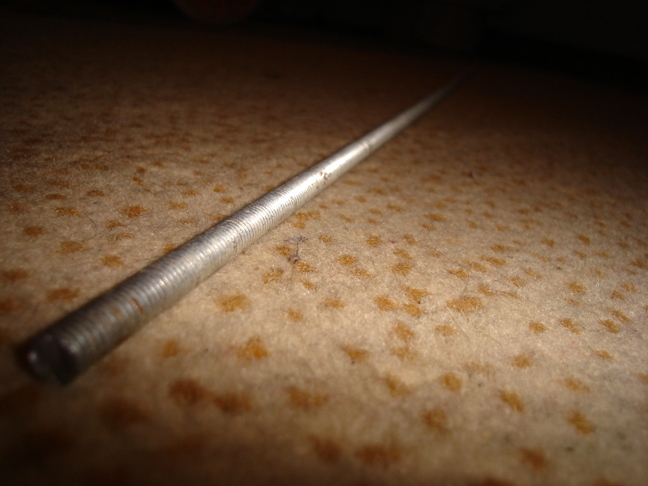

ferro de enroscar
ferro de enroscar

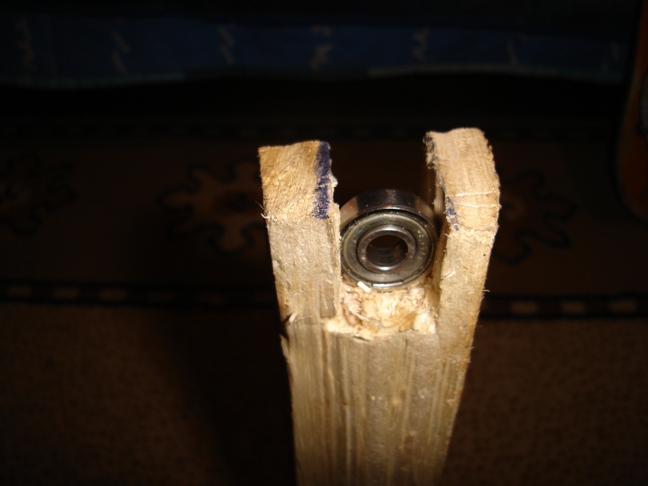

apoio com rolamento
apoio com rolamento
portanto pessoal agradeço se alguem der algum conselho para melhorar esta ideia. obrigado, abraços.
Imagem

Avatar do Utilizador

mix
Membro Silver
Membro Silver
Mensagens: 768
Registado: domingo jun 08, 2008 3:12 pm
Localização: Coimbra

Re: Energia hídrica

Mensagem por mix »

para dar alguma ajuda nos conceitos vê aqui e depois googla tem cuidado com os ângulos das pás por causa dos cross-flow.
este pdf com o estudo de uma turbina eólica vertical que te pode ajudar em alguma coisa pois tanto o ar como a água são fluidos por isso não deve variar muito!
até agora a ideia parece muito fixe!

[[]]
13000km a electrões
Sócio nº 60


Autor do tópico
Dima
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: segunda fev 02, 2009 3:07 pm

Re: Energia hídrica

Mensagem por Dima »

ah obrigado mix! enquanto eu tava aqui a tentar perceber alguma coisa daquele pdf surgiu-me uma ideia com que acho que vai render mais a roda que é ligar o motor através da roda dentada diretamente:

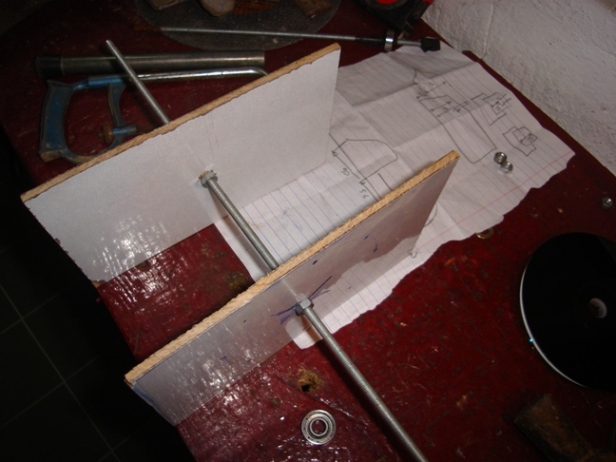

roda ligada diretamente ao eixo
roda ligada diretamente ao eixo
e fiz tb uma pequena demostraçao da roda dentada com correia de transmissão:
amanha faço upload do video que fiz com isso a funcionar. abraços.
Imagem


Autor do tópico
Dima
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: segunda fev 02, 2009 3:07 pm

Re: Energia hídrica

Mensagem por Dima »


Link

e ca estão mais uns progressos da roda
Anexos
rolamento e a roda dentada ja parafusados :D
rolamento e a roda dentada ja parafusados :D
roda em si, falta recortar a madeira para ficar redondo x)
roda em si, falta recortar a madeira para ficar redondo x)
Imagem


Autor do tópico
Dima
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: segunda fev 02, 2009 3:07 pm

Re: Energia hídrica

Mensagem por Dima »

ja está quase pronto, vou ver se acabo isso amanha e ja experimento na montanha
os progressos de hoje:

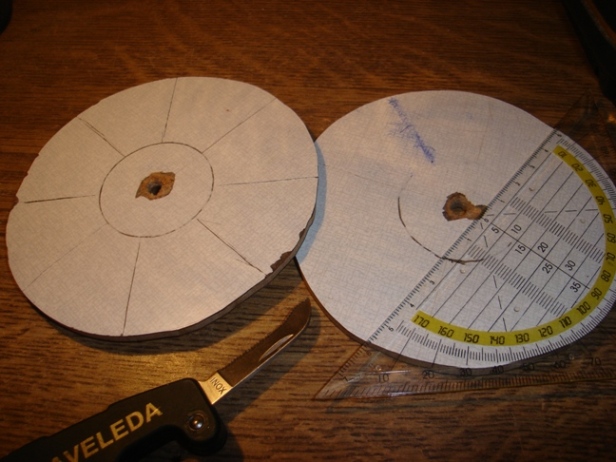

circulos recurtados e pocisões das pás definidas
circulos recurtados e pocisões das pás definidas
ahah
ahah
material utilizado:

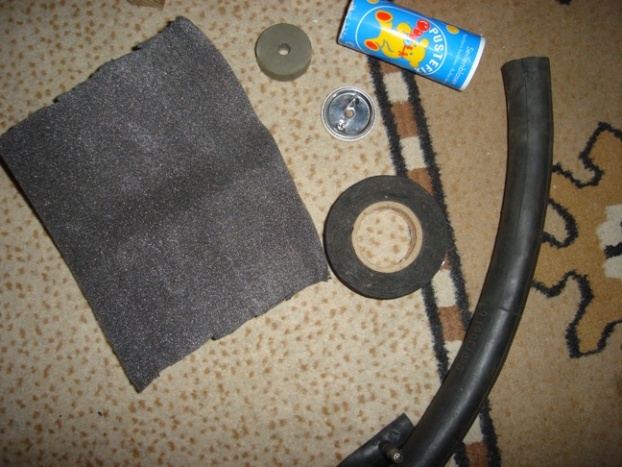

Material utilizado
Material utilizado
cont....
Imagem
